インターフェースレポート

インターフェースレポート機能では、取集したトラフィックデータのグラフやテーブルデータの閲覧やレポート出力が可能です。

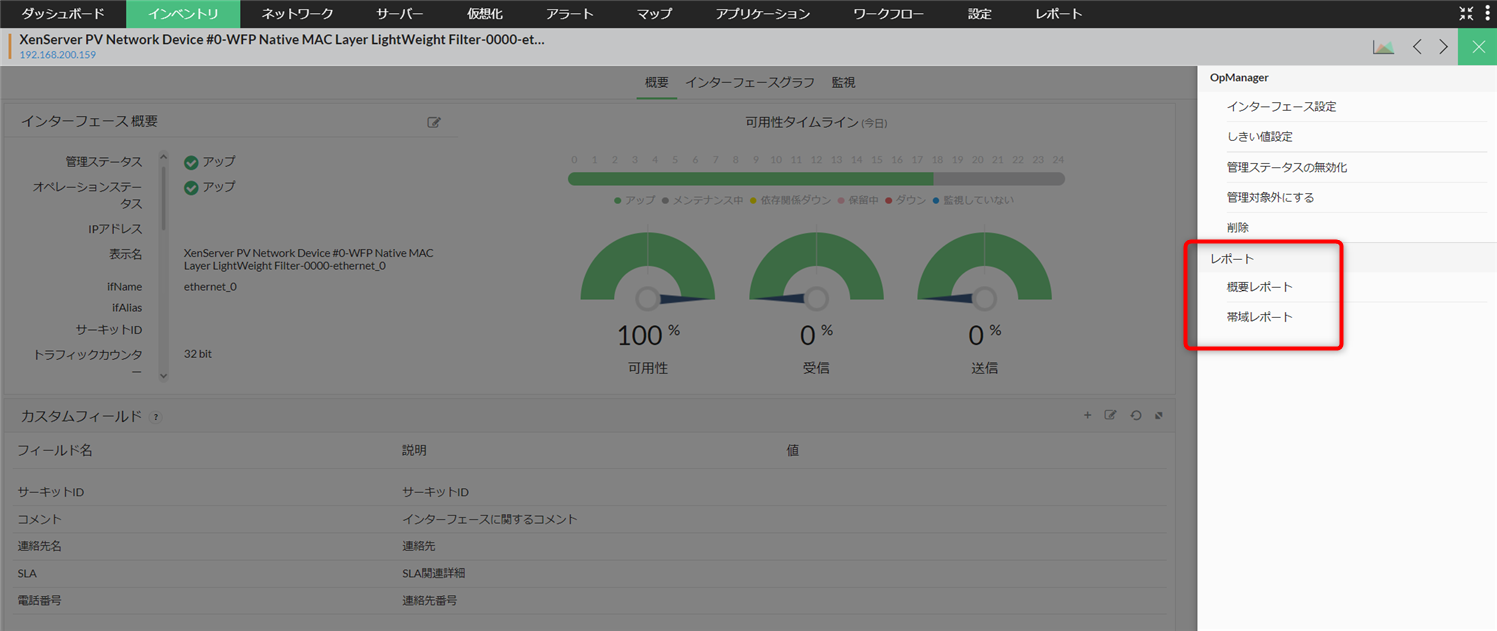

［インベントリ］→［インターフェース］よりインターフェースをクリック→インターフェースの概要ページ右上のハンバーガーアイコンより、
概要レポートと帯域レポートを出力できます。

概要レポート

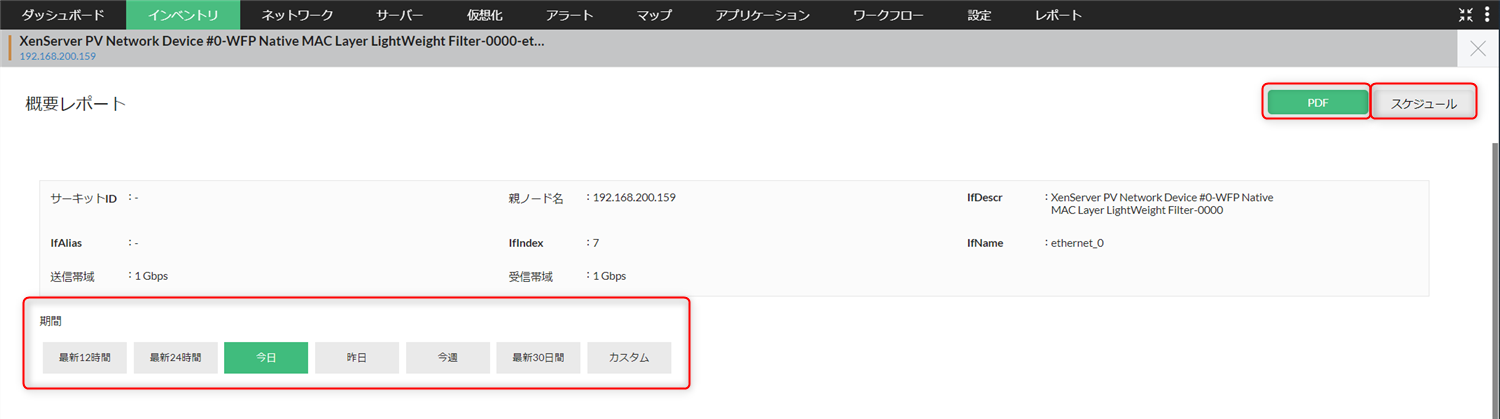

概要レポートでは、インターフェースの概要情報と12種類のトラフィックデータを閲覧可能です。

実行できる機能は以下の通りです。

グラフの表示期間を変更可能です。

［PDF］をクリックすることで、表示中のインターフェース概要情報と各グラフを出力します。

［スケジュール］をクリックし、各種情報を入力することでスケジュールレポートの作成が可能です。
保存したスケジュールレポート設定は［レポート］→［OpManager］→［スケジュールレポート］より閲覧可能です。

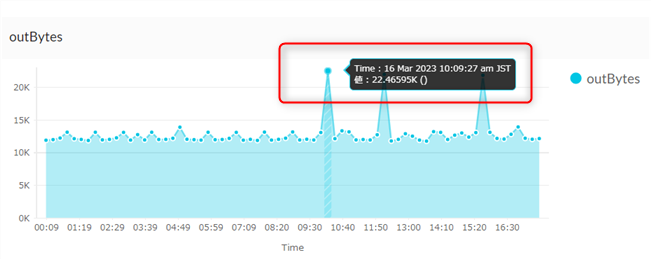

各グラフ上にマウスオーバーすると、その時刻の取得データを表示します。

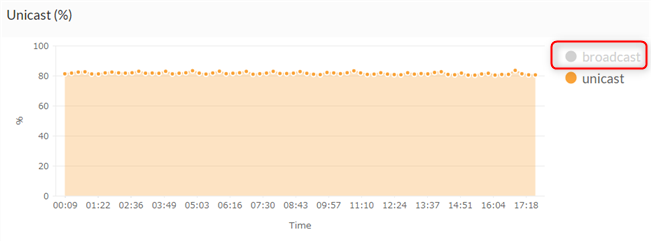

グラフ内に複数インスタンスがある場合、インスタンス名をクリックすることで表示/非表示の切り替えができます。

各メトリックについては以下の通りです。
計算式やデータ取得に使用するOIDの詳細はこちらをご確認ください。

項目	説明
totalUtilization(Percentage)	送受信量の合計帯域使用率を表示します。
inUtilization(Percentage)	受信量の帯域使用率を表示します。
outUtilization(Percentage)	送信量の帯域使用率を表示します。
Discards (Discards/sec)	単位時間当たりの廃棄数を表示します。
Errors(Errors/sec)	単位時間当たりのエラー数を表示します。
Unicast(%)	ユニキャストの割合を表示します。
inBytes	受信バイト量を表示します。
outBytes	送信バイト量を表示します。
inTrafic(bps)	単位時間当たりの受信トラフィック量を表示します。
outTrafic(bps)	単位時間当たりの送信トラフィック量を表示します。
inFrames(Frames/sec)	単位時間当たりの受信フレーム数を表示します。
outFrames(Frames/sec)	単位時間当たりの送信フレーム数を表示します。

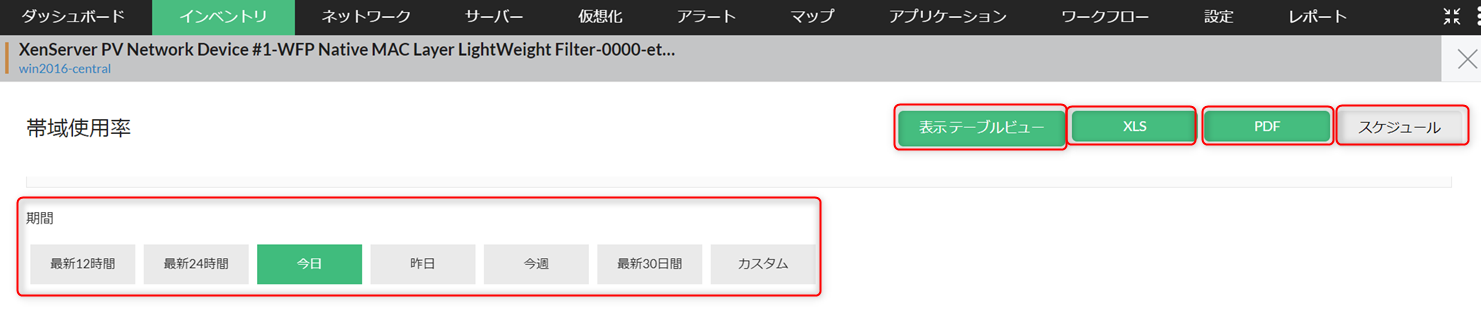

帯域レポートでは、帯域使用率の収集データをグラフ形式またはテーブルデータで閲覧可能です。

実行できる機能は以下の通りです。

グラフの表示期間を変更可能です。

［PDF］をクリックすることで、表示中のインターフェース概要情報と各グラフを出力します。

［XLS］をクリックすることで、表示中のテーブルデータを出力できます。

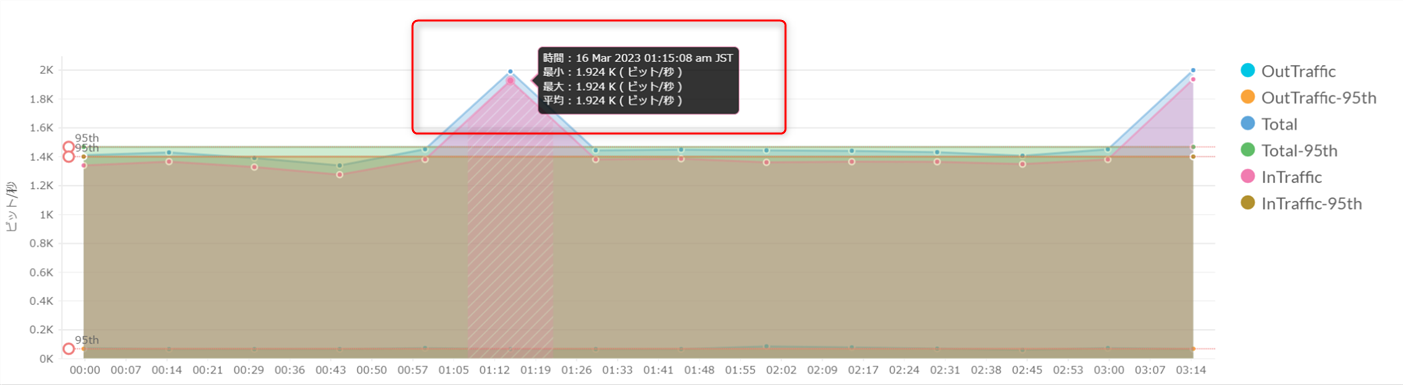

各グラフ上にマウスオーバーすると、その時刻の取得データを表示します。

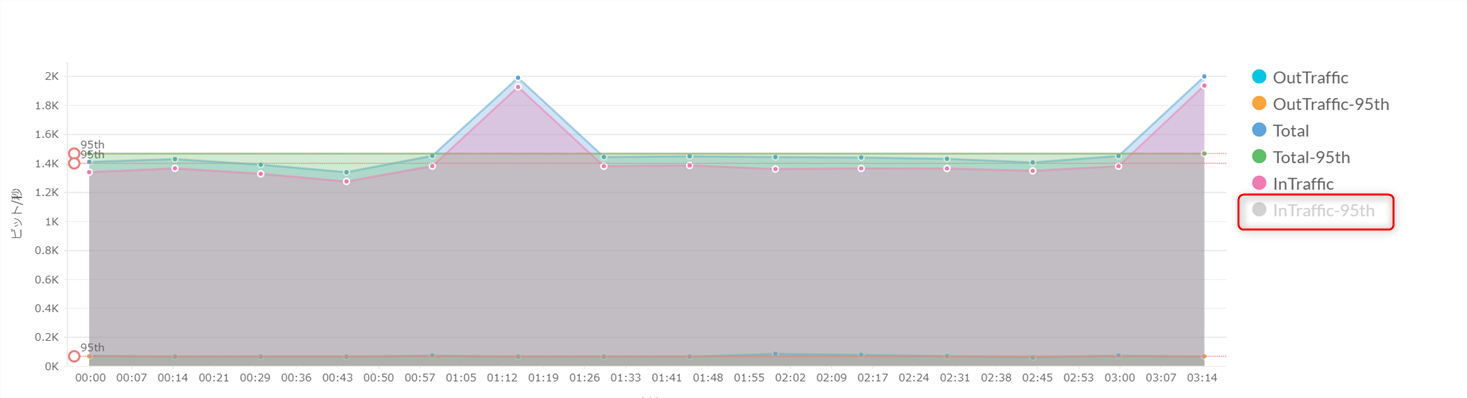

グラフ内に複数インスタンスがある場合、インスタンス名をクリックすると当該インスタンスの表示/非表示を切り替えます。

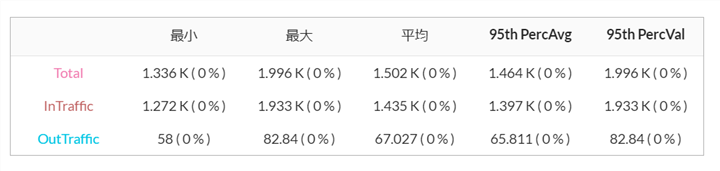

表示期間内の以下各種データのサマリーを合計トラフィック(Total)、受信トラフィック(InTraffic)、送信トラフィック(OutTraffic)ごとに表示します。

最小値、最大値、平均値、95th PercAve、95th PercVal

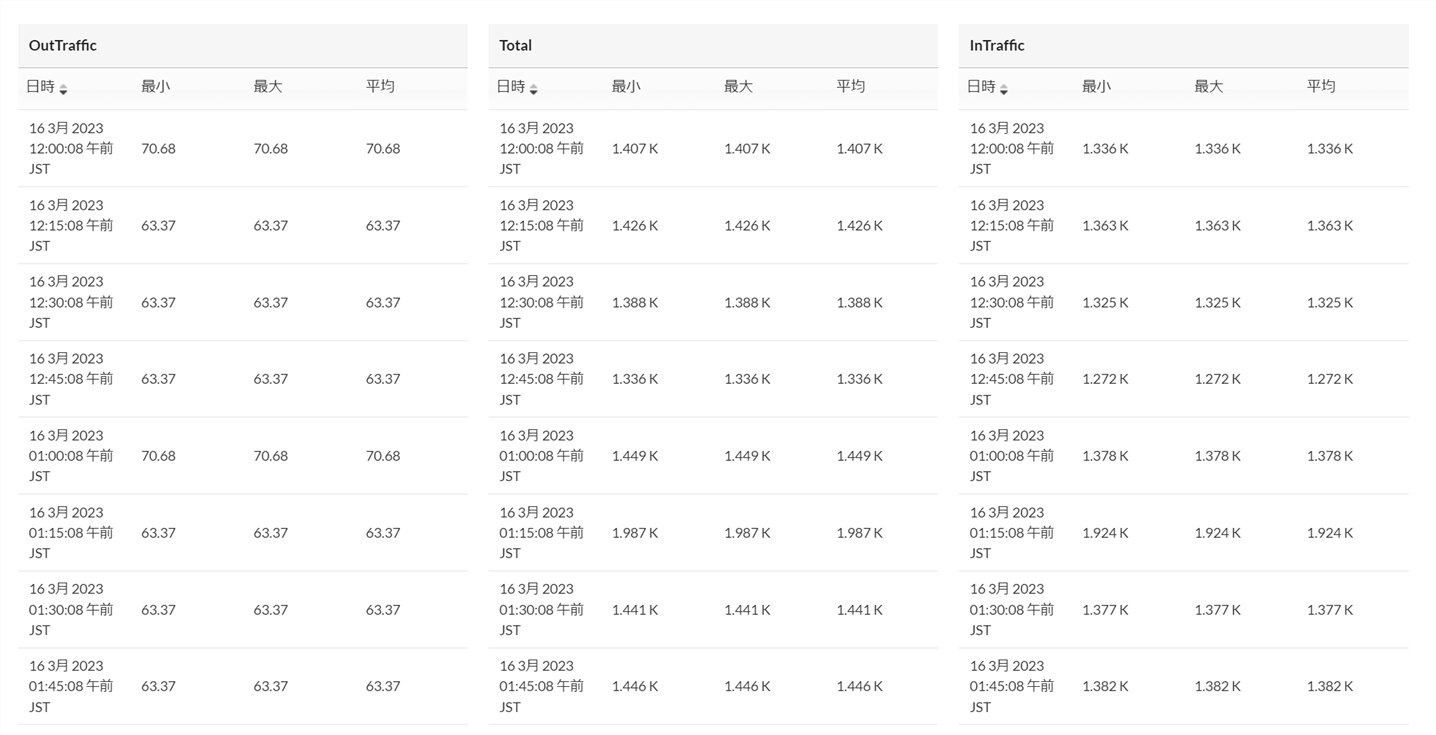

［表示テーブルビュー］をクリックすると、テーブルデータを表示します。

各メトリックについては以下の通りです。
計算式やデータ取得に使用するOIDの詳細はこちらをご確認ください。
95パーセンタイルについてはこちらをご確認ください。

項目	説明
TotalTrafic(bps)	単位時間当たりの総トラフィック量を表示します。
TotalTrafic-95th(bps)	単位時間当たりの総トラフィック量(95パーセンタイル)を表示します。
inTrafic(bps)	単位時間当たりの受信トラフィック量を表示します。
inTrafic-95th(bps)	単位時間当たりの受信トラフィック量(95パーセンタイル)を表示します。
outTrafic(bps)	単位時間当たりの送信トラフィック量を表示します。
outTrafic-95th(bps)	単位時間当たりの送信トラフィック量(95パーセンタイル)を表示します。
