ビジネスビュー

ビジネスビューはネットワーク構成図をマニュアルで作成する機能です。
ビジネスビューでデバイス間の依存関係を可視化し、障害がどこで発生しているのかを俯瞰して把握することができます。
メリットや活用方法については下記をご確認ください。

• ネットワークの見える化を簡単に実現する方法
• ビジネスビューの活用

目次

• ビジネスビューの作成
• ビジネスビューの編集
• 作成・編集画面での操作
• デバイス間リンクの描画
• ショートカットの追加
• マップタブ配下の各種情報
• マップの様々なビュー

ビジネスビューの作成

ビジネスビューの作成方法は以下の通りです。

ビルド「12.8.639」以前の場合

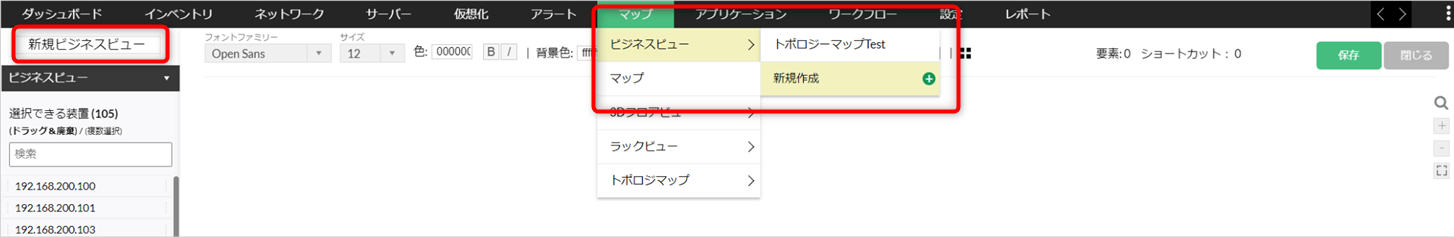

1. ［マップ］→［ビジネスビュー］→［新規作成］へ移動します。
2. ［新規ビジネスビュー］と表示されているテキストボックスでビジネスビュー名を設定します。

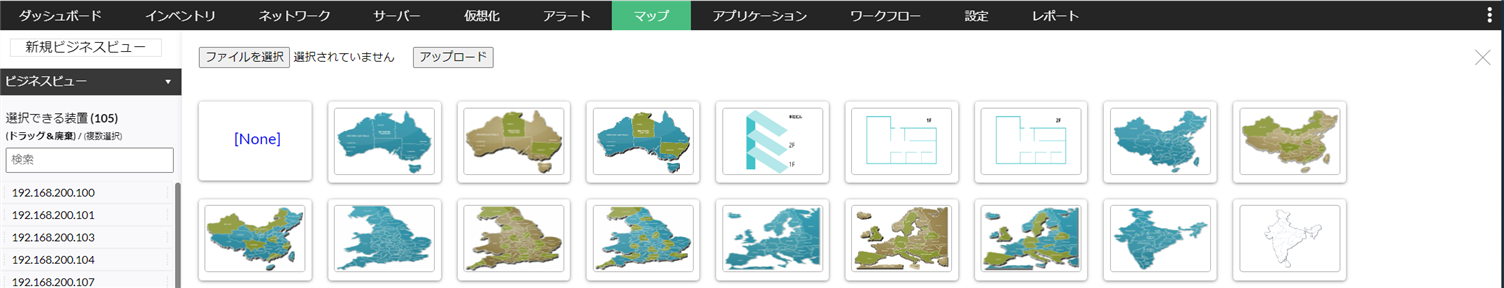

3. ［背景画像の選択］をクリックし背景画像を選択
   ［ファイルを選択］より画像ファイルを選択し［アップロード］することで、任意の画像をご利用いただけます。
   ファイルの形式はgif, png, jpeg, jpg、イメージの解像度は約1000×1000以下、サイズは約150KB以下を推奨しております。

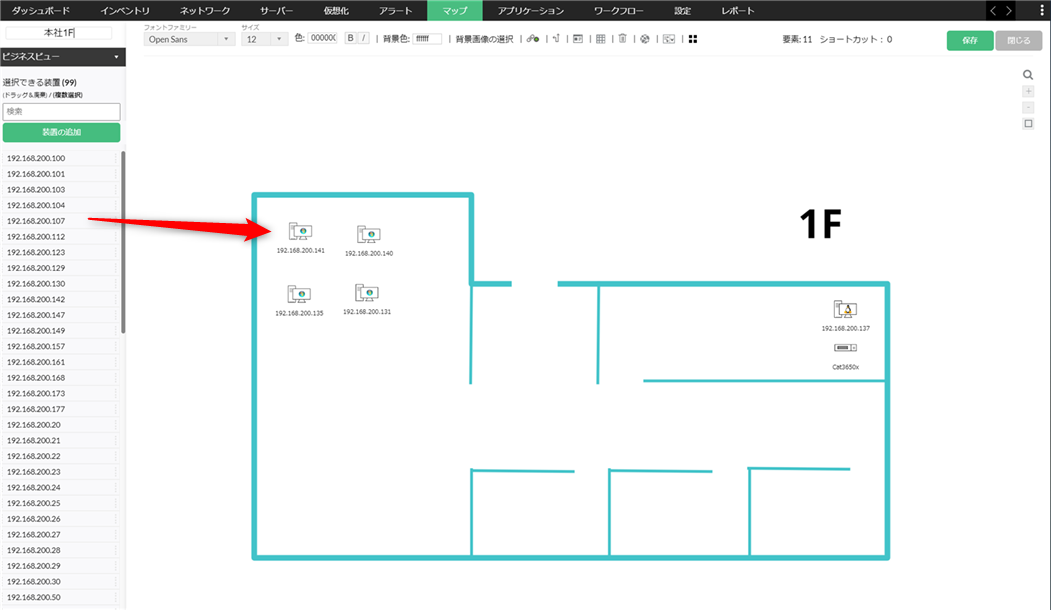

4. 「選択できる要素」からビジネスビューに追加するデバイスを配置
   １つずつ配置する場合：
   ［（ドラッグ&ドロップ）］を選択し、デバイス名上にマウスオーバーしてドラッグ&ドロップで配置します。
   一括で配置する場合：
   ［（複数選択）］を選択し、Ctrlをクリックした状態でデバイスをクリック、またはマウスを左クリックした状態でデバイス名をスクロールし［デバイスの追加］をクリックします。

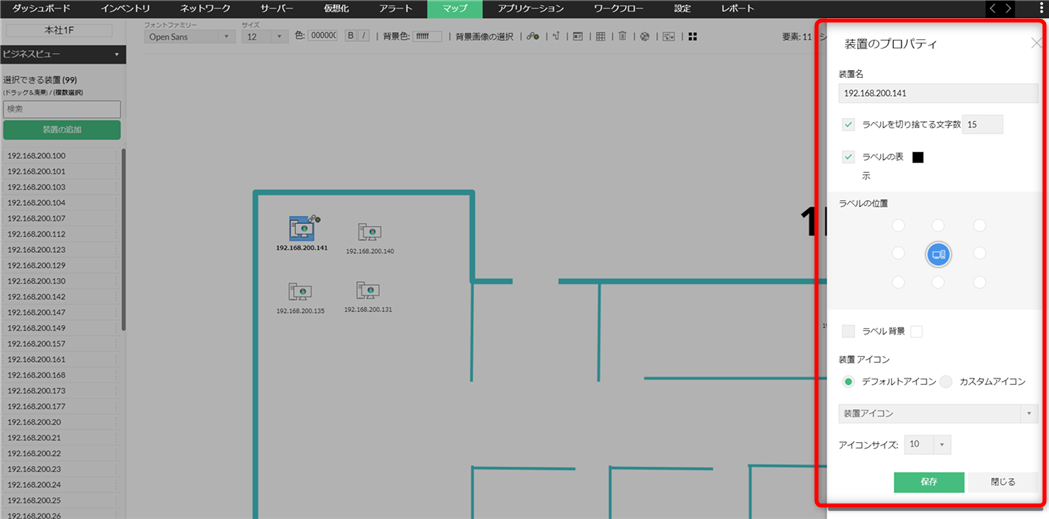

5. 配置したデバイスをダブルクリックし、各種プロパティを編集し［保存］をクリックします。

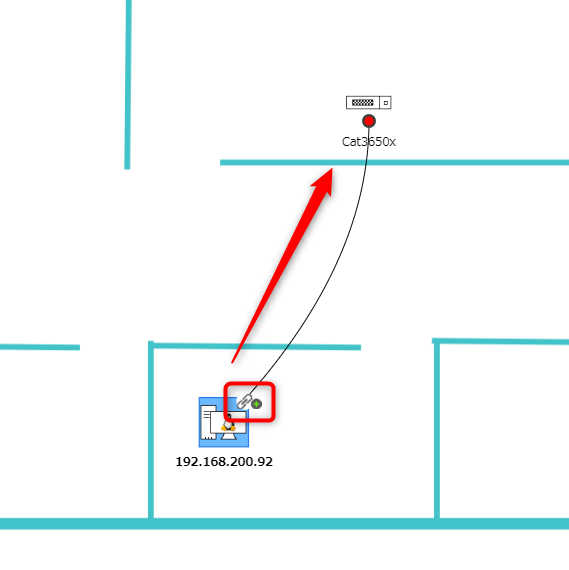

   デバイスをクリックした際に表示されるリンクアイコンをドラッグ、またはリボンのリンクアイコンをクリックした状態でデバイスをドラッグし、リンク先デバイスのアイコン上にドロップすることでリンクを作成

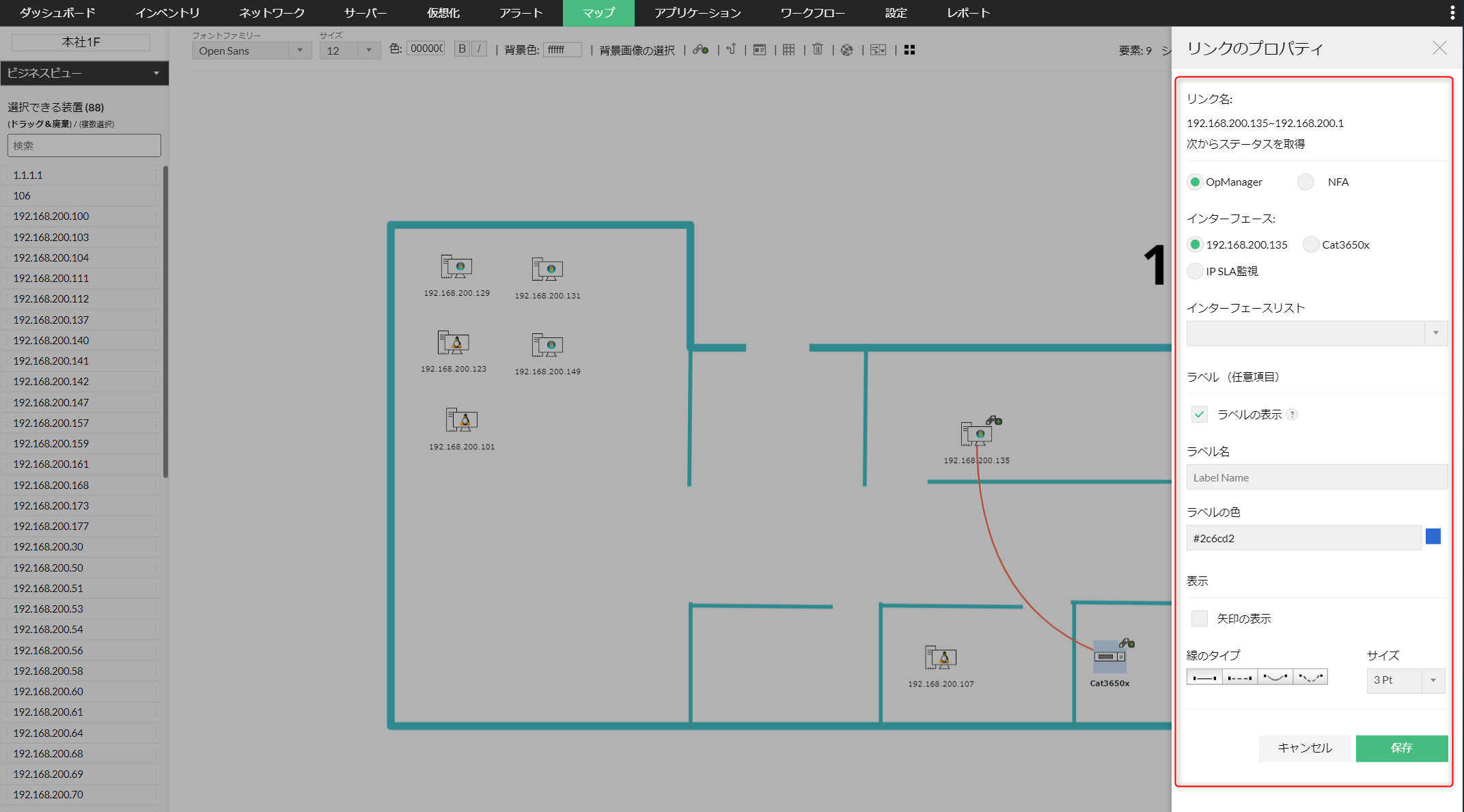

6. 表示されたウィンドウでリンクのプロパティを編集し［保存］をクリックします。
7. 画面右上の［保存］をクリックします。

ビルド「12.8.712」以降の場合

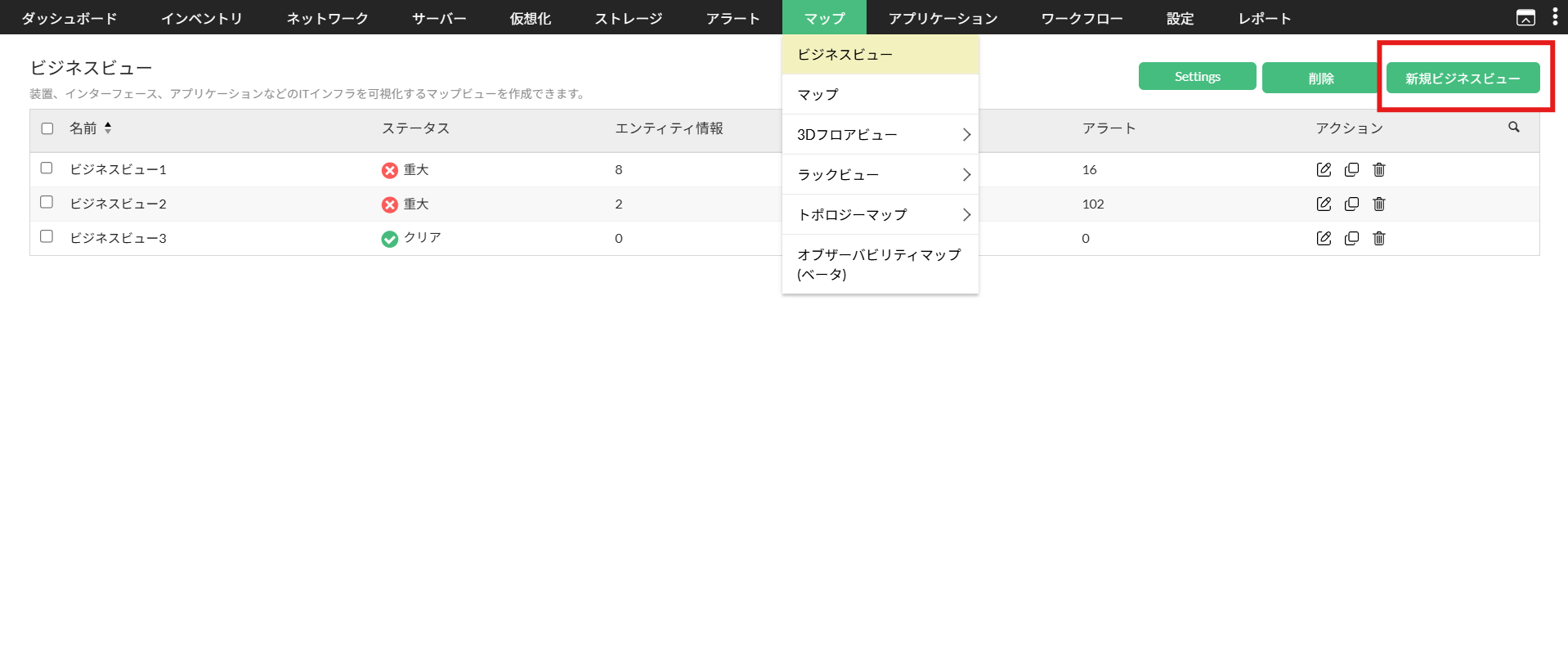

1. ［マップ］→［ビジネスビュー］→［新規ビジネスビュー］に移動します。

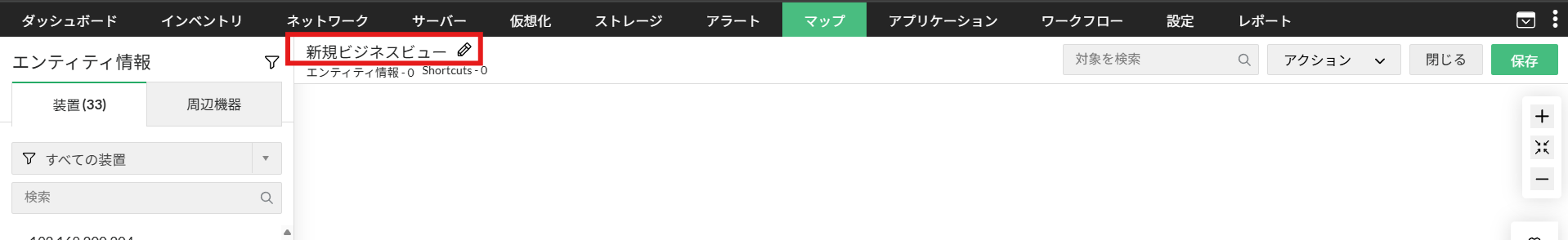

2. 左上の［新規ビジネスビュー］と表示されているテキストボックスで、ビジネスビュー名を設定します。

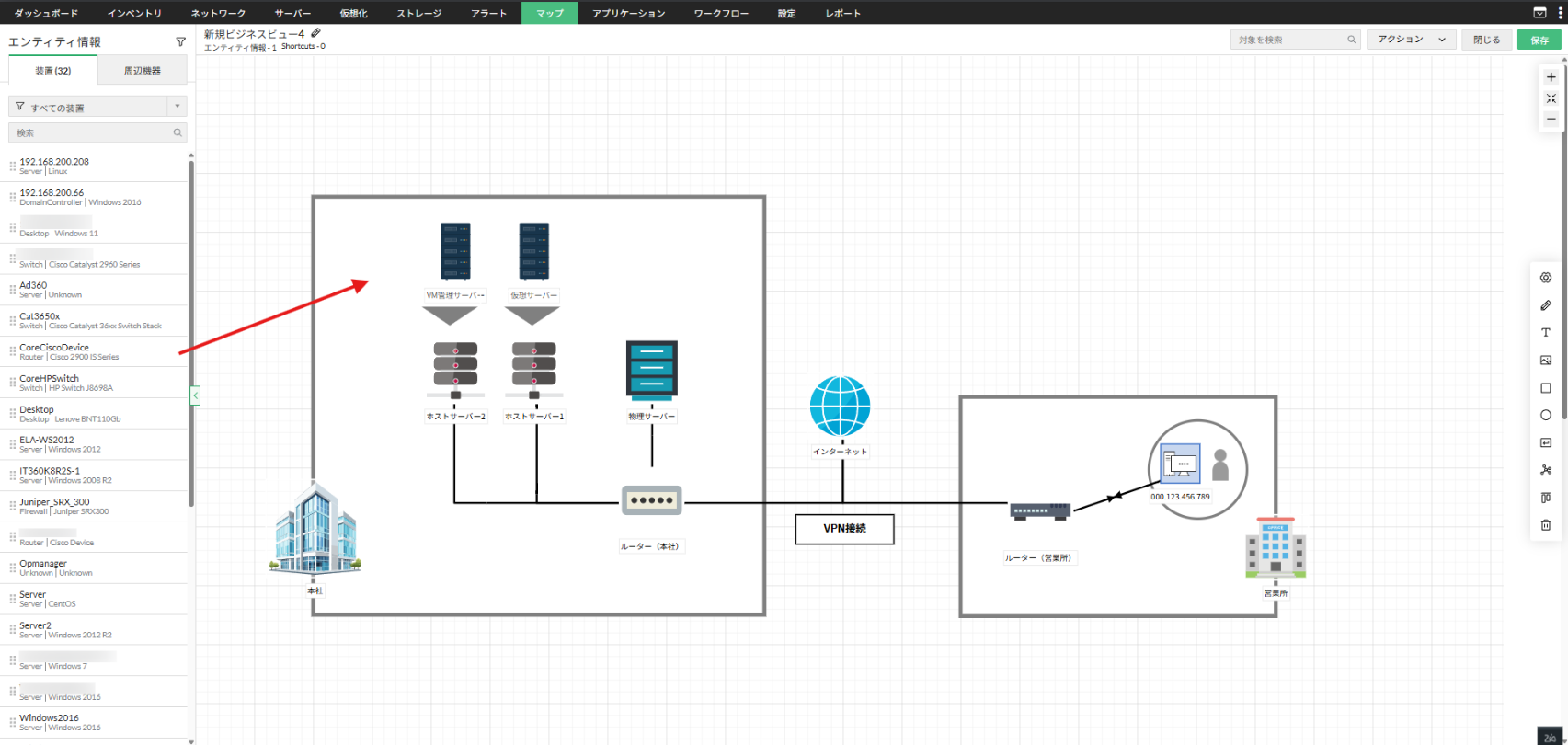

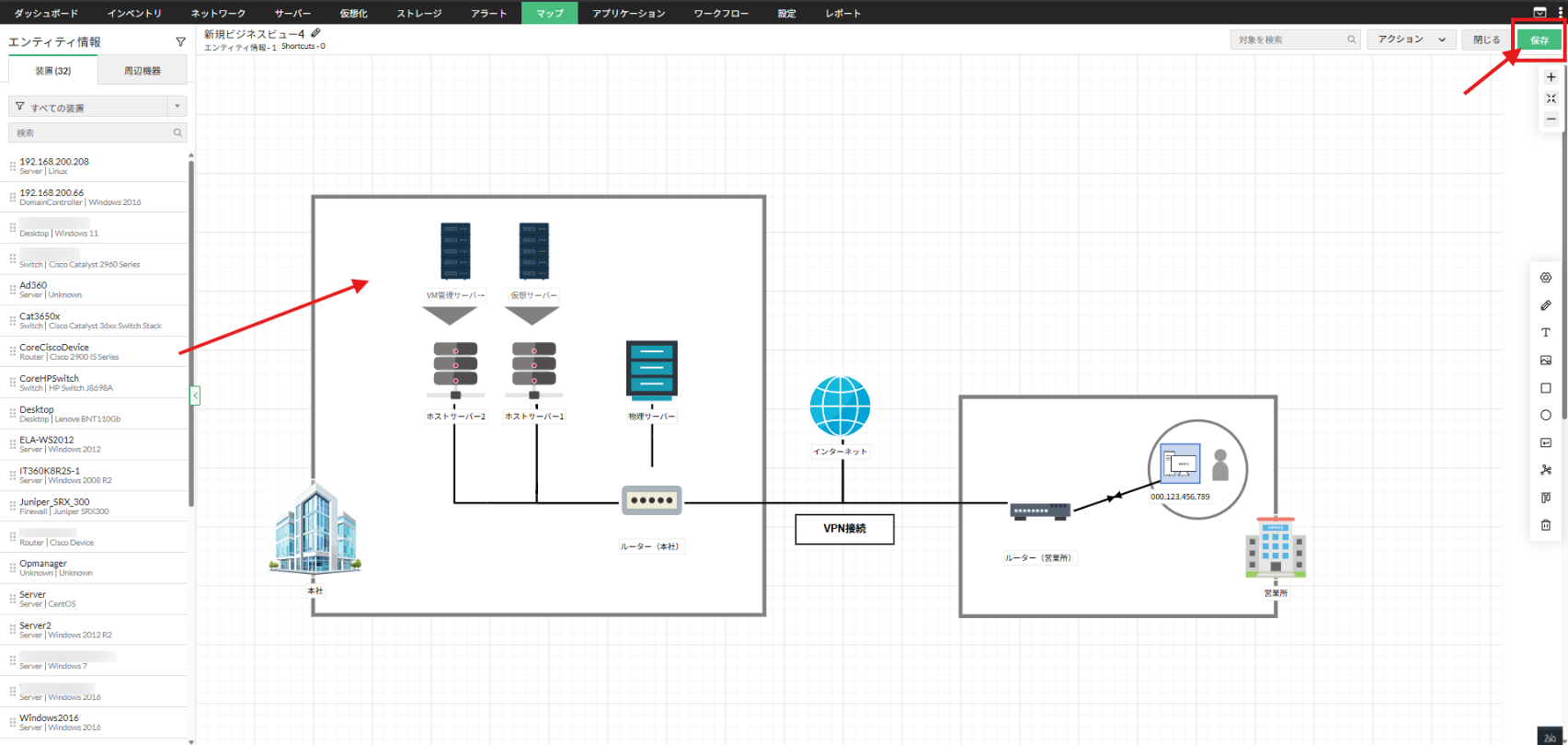

3. 画面左のデバイス一覧から、マップに追加するデバイスをホワイトボード上にドラッグ＆ドロップします。
   デバイスは1台ずつ追加するほか、Ctrlキーを押しながらデバイスをクリックすることで、複数台をまとめて追加することもできます。
4. 配置したデバイスを、マップ背景上の任意の位置に移動します。

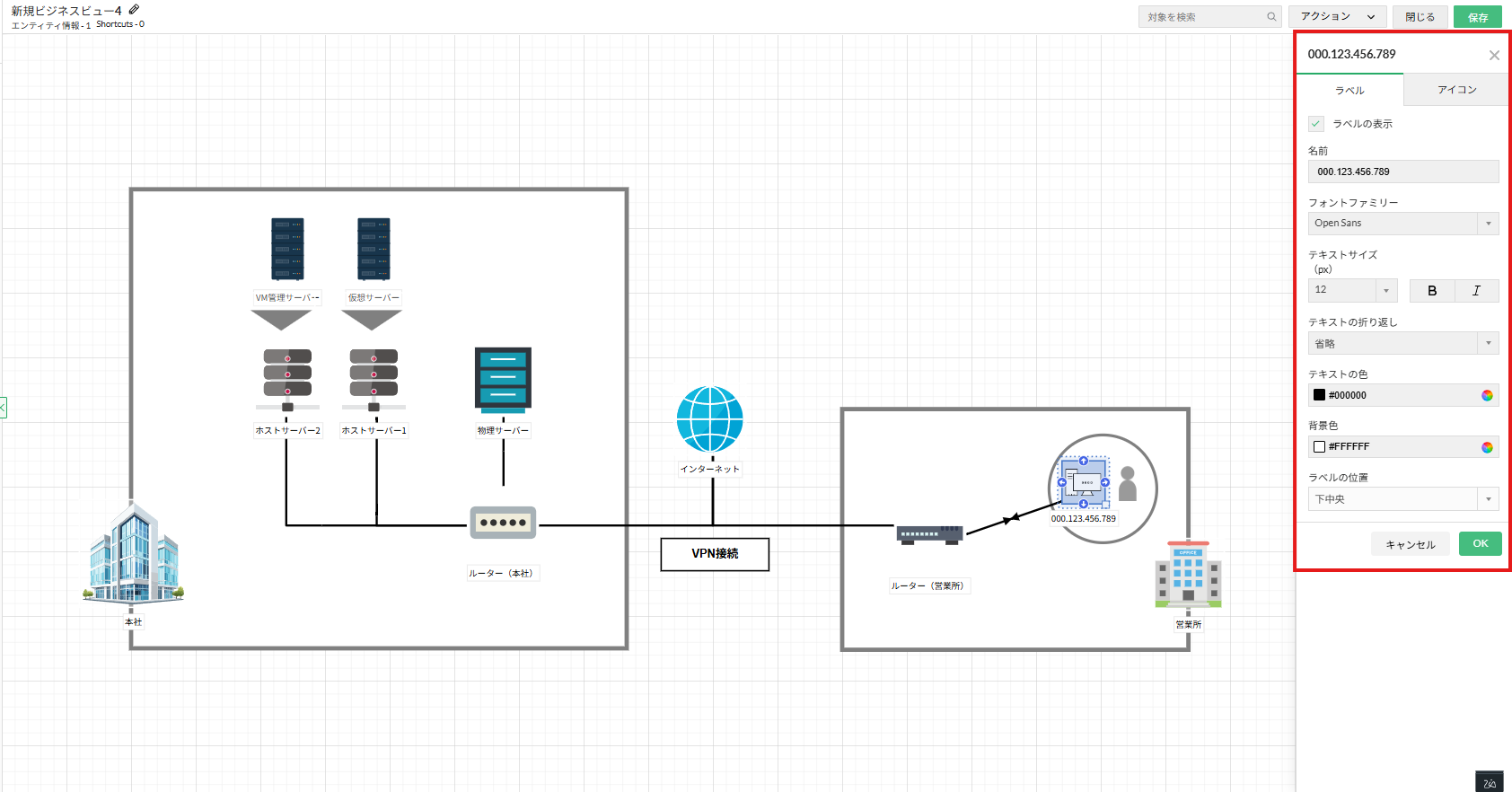

5. 配置したデバイスをダブルクリックし、各種プロパティを編集し［OK］をクリックします。

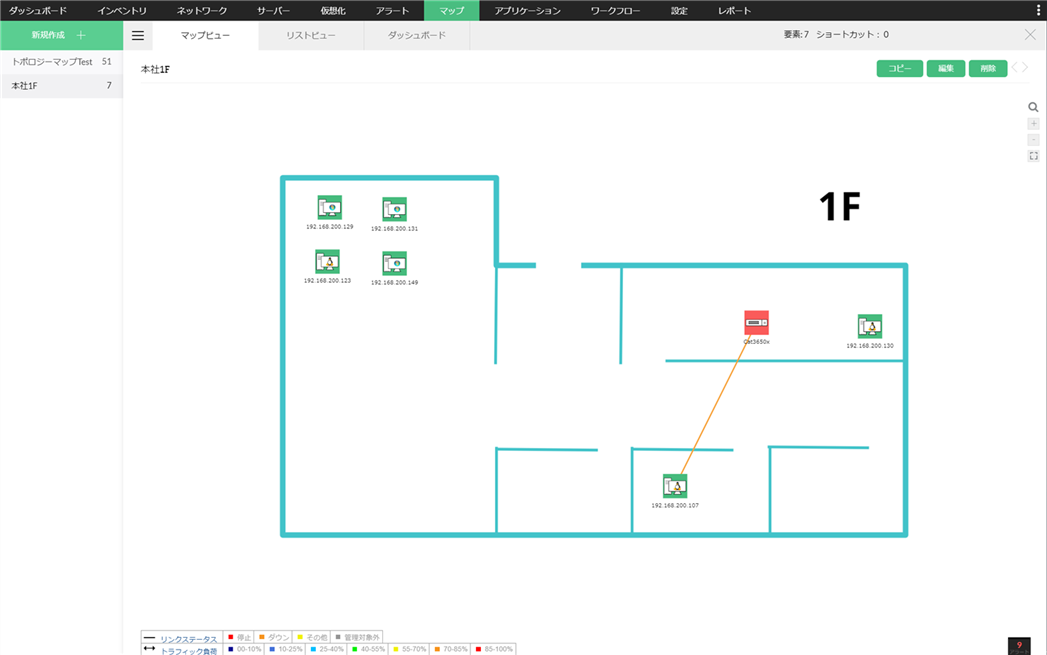

6. 画面右上の［保存］をクリックし、マップを保存します。

ビジネスビューの編集

作成したビジネスビューは必要に応じて編集・修正が可能です。

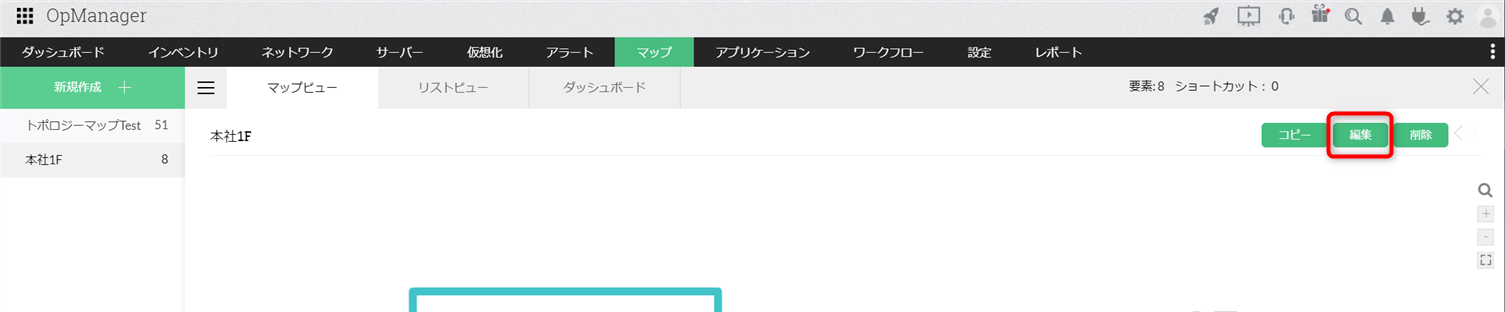

［マップ］→［ビジネスビュー］より対象のビジネスビューをクリックし画面右上の［編集］をクリックするか、
［マップ］タブに遷移後、左上のビジネスビュー一覧から対象のビジネスビューをクリックし、画面右上の［編集］をクリックします。

作成・編集画面での操作

ビルド「12.8.639」以前の場合

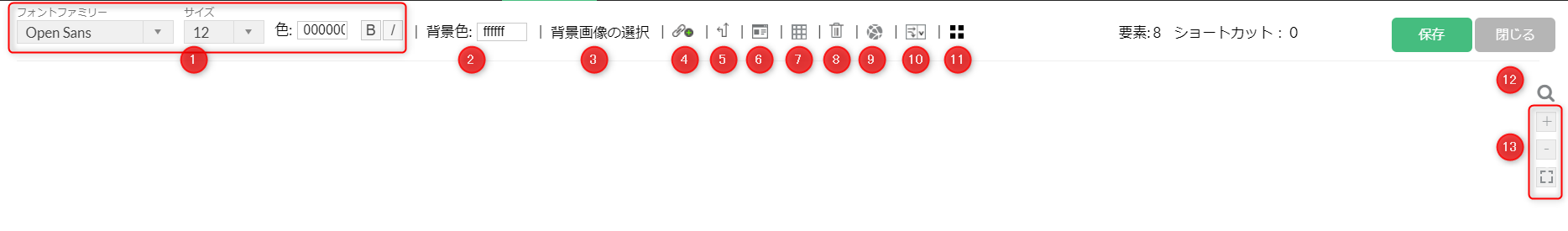

ビジネスビューの作成・編集画面で実施できる操作は、以下の通りです。

ビルド「12.8.712」以降の場合

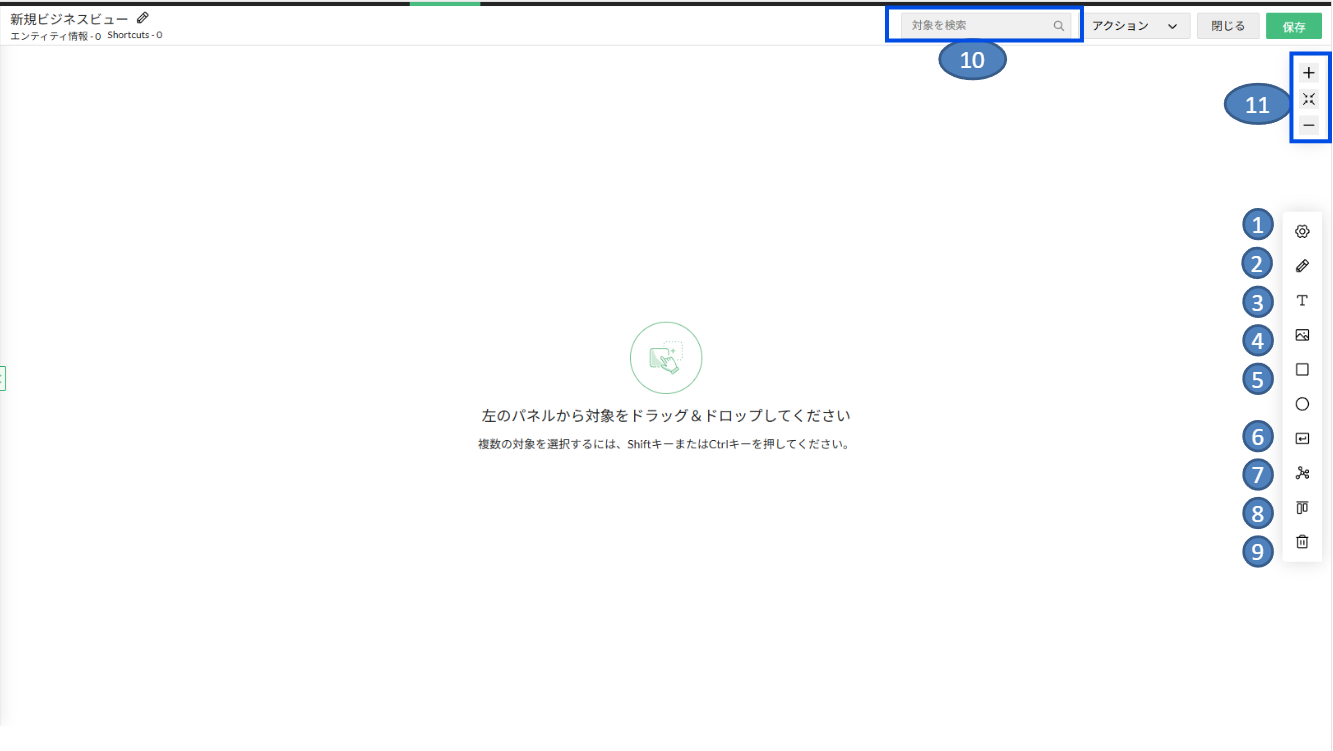

ビジネスビューの作成・編集画面で実施できる操作は、以下の通りです。

デバイス間リンクの描画

ビジネスビューではデバイス間のインターフェースを用いてリンクを作成できます。
リンクを作成することで、デバイス間のインターフェースのステータスやトラフィック量を可視化します。

ビルド「12.8.639」以前の場合

リンクの作成方法

リンクの作成方法はビジネスビューの作成の項番6と7をご参照ください。

リンクに使用するインターフェースの種類

リンクに使用するインターフェースは、以下のいずれかから選択できます。

インターフェース監視機能で追加したインターフェース

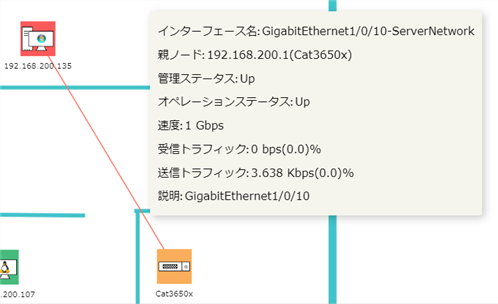

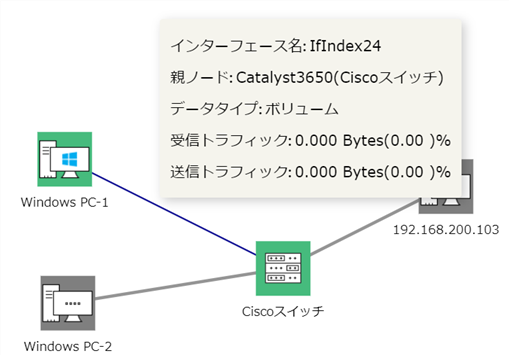

作成したリンク上にマウスオーバーするとOpManagerのインターフェース監視機能で追加したインターフェースの情報が表示されます。
リンクをクリックするとインターフェースの概要ページに移動します。

NFAオプションで追加したインターフェース

作成したリンク上にマウスオーバーするとNFAオプションのインターフェースの情報が表示されます。
リンクをクリックするとNFAオプションのインターフェースの概要ページに移動します。

ビルド「12.8.712」以降の場合

リンクの作成方法

1. 接続元のデバイスにマウスオーバーすると表示される矢印（→）アイコンをクリックしたまま、接続先のデバイスへドラッグします。
   接続されると、リンクのプロパティ画面が表示されます。
2. 以下の項目を設定します。

   表示名	ビジネスビュー上でリンクに表示する名前を入力します。
   ステータスの取得元	接続元または接続先デバイスのインターフェイスから1つを選択します。 選択したインターフェイスのステータスが、そのままリンクのステータスとして反映されます。 SNMPで取得したステータスを使用する場合は「OpManager」を、 VoIP監視で取得したステータスを使用する場合は「IP SLA監視」を、 送信元・宛先・QoSなどの詳細なトラフィックデータを使用する場合は「NFA」を選択します。 IP SLA監視を選択する場合はIP SLAオプションを、NFAを選択する場合はNetFlow Analyzerオプションを使用しフロー監視を実施している必要があります。 オプション機能の詳細はこちら
   矢印を表示	トラフィックの方向を示す矢印の表示有無を指定します。矢印を表示しない場合はチェックを外します。
   線のタイプ	リンクとして描画する線の種類を選択します。
   線の太さ	リンクとして描画する線の太さをピクセル単位（px）で指定します。

3. ［OK］をクリックします。
4. 画面右上の［保存］をクリックして、変更を保存します。

リンクに使用するインターフェースの種類

リンクに使用するインターフェースは、以下のいずれかから選択できます。

インターフェース監視機能で追加したインターフェース

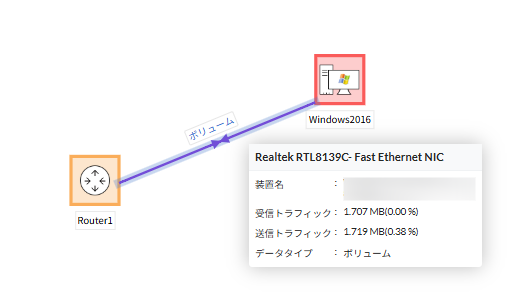

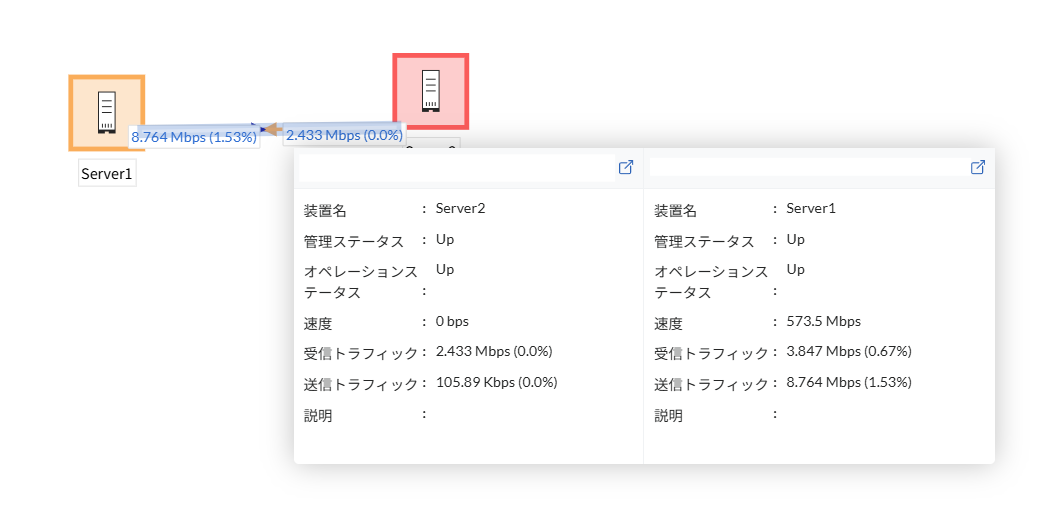

作成したリンク上にマウスオーバーするとOpManagerのインターフェース監視機能で追加したインターフェースの情報が表示されます。
リンクをクリックするとインターフェースの概要ページに移動します。

IP SLA監視オプションで追加したインターフェース

作成したリンク上にマウスオーバーするとIP SLA監視機能で追加した情報が表示されます。

NFAオプションで追加したインターフェース

作成したリンク上にマウスオーバーするとNetFlow Analyzerオプションのインターフェースの情報が表示されます。
リンクをクリックするとNetFlow Analyzerオプションのインターフェースの概要ページに移動します。

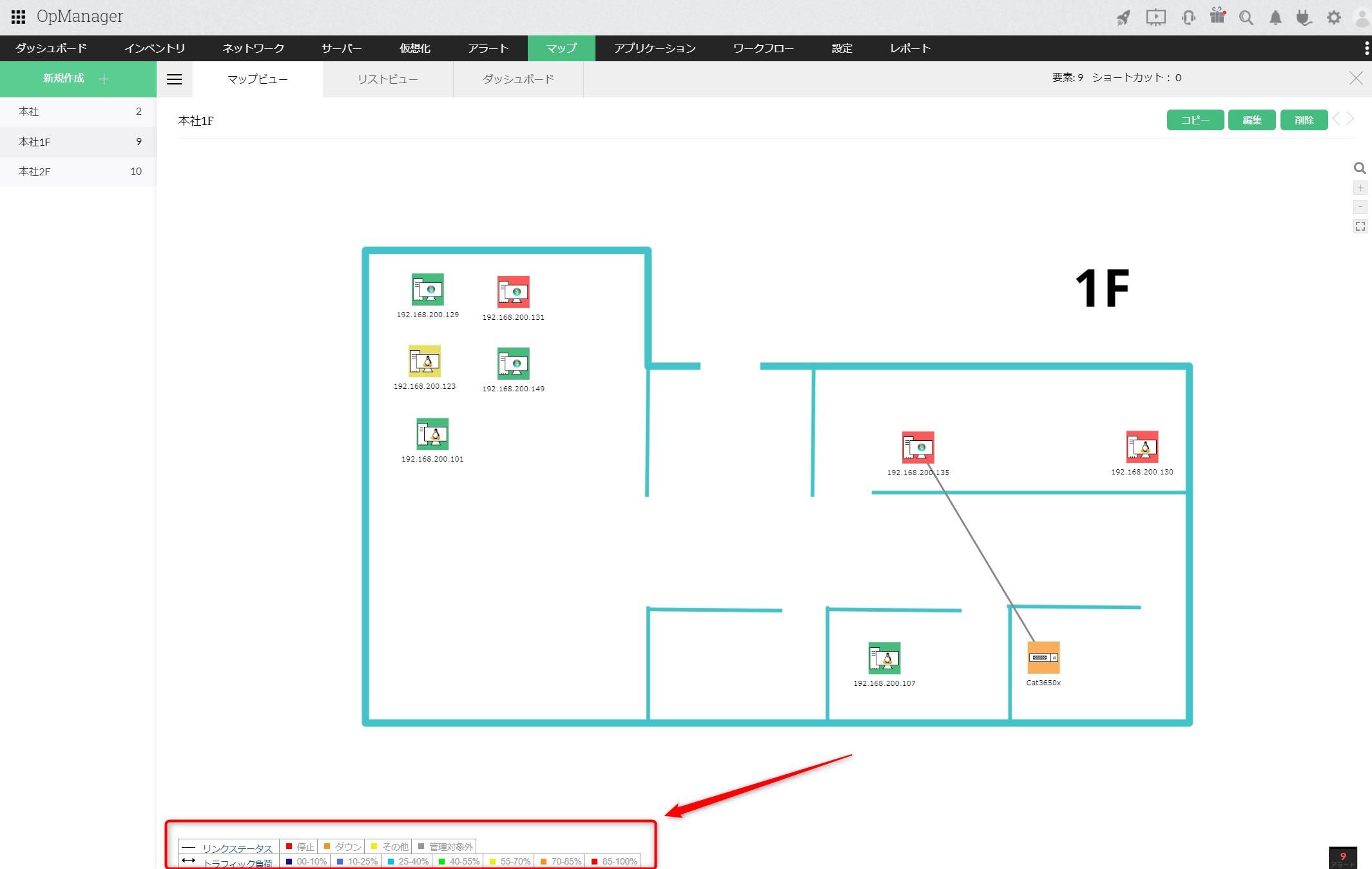

リンクの色は、帯域使用率に基づいています。
トラフィック量を示す色を変更する場合はこちらをご確認ください。

ショートカットの追加

ビジネスビューでは、他のビジネスビューをショートカットとして追加することが可能です。
ショートカットを使用することで、階層構造の表現や任意の区画ごとのステータス管理を実現します。

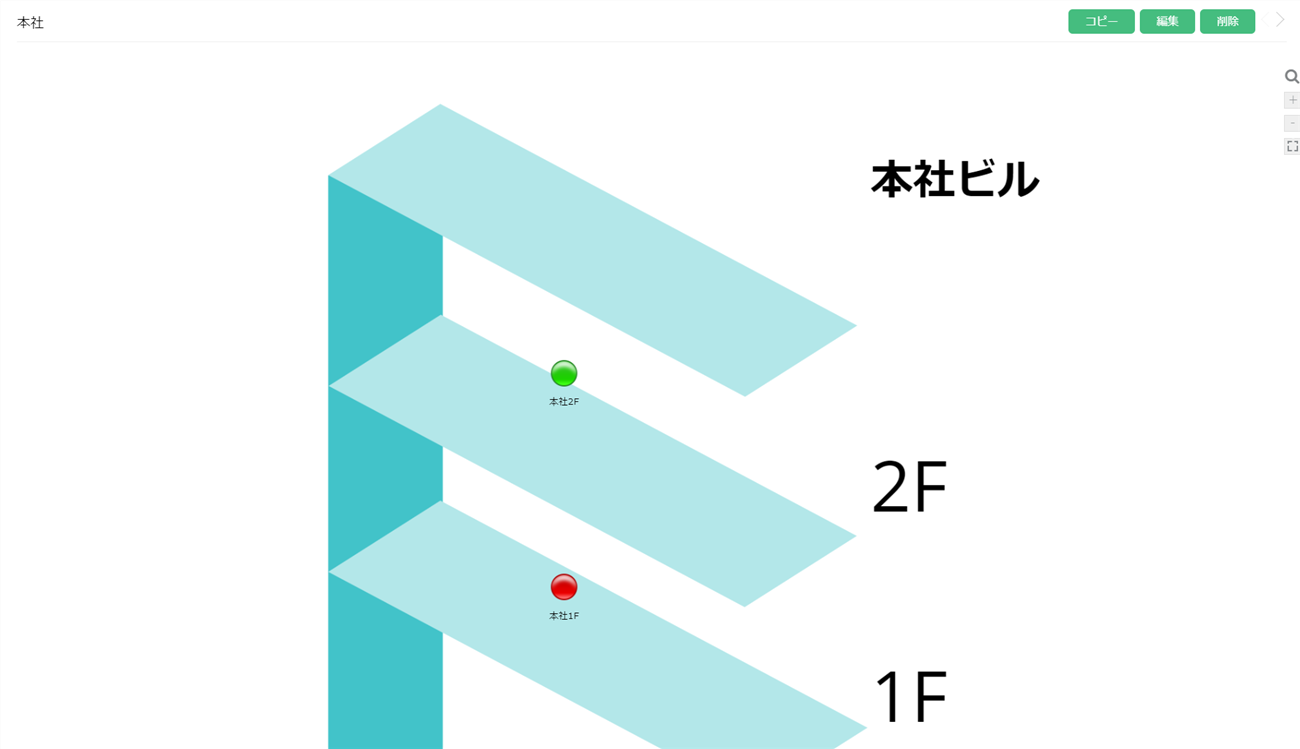

下の図では、ビジネスビュー「本社」に「本社1F」と「本社2F」のショートカットを配置しています。

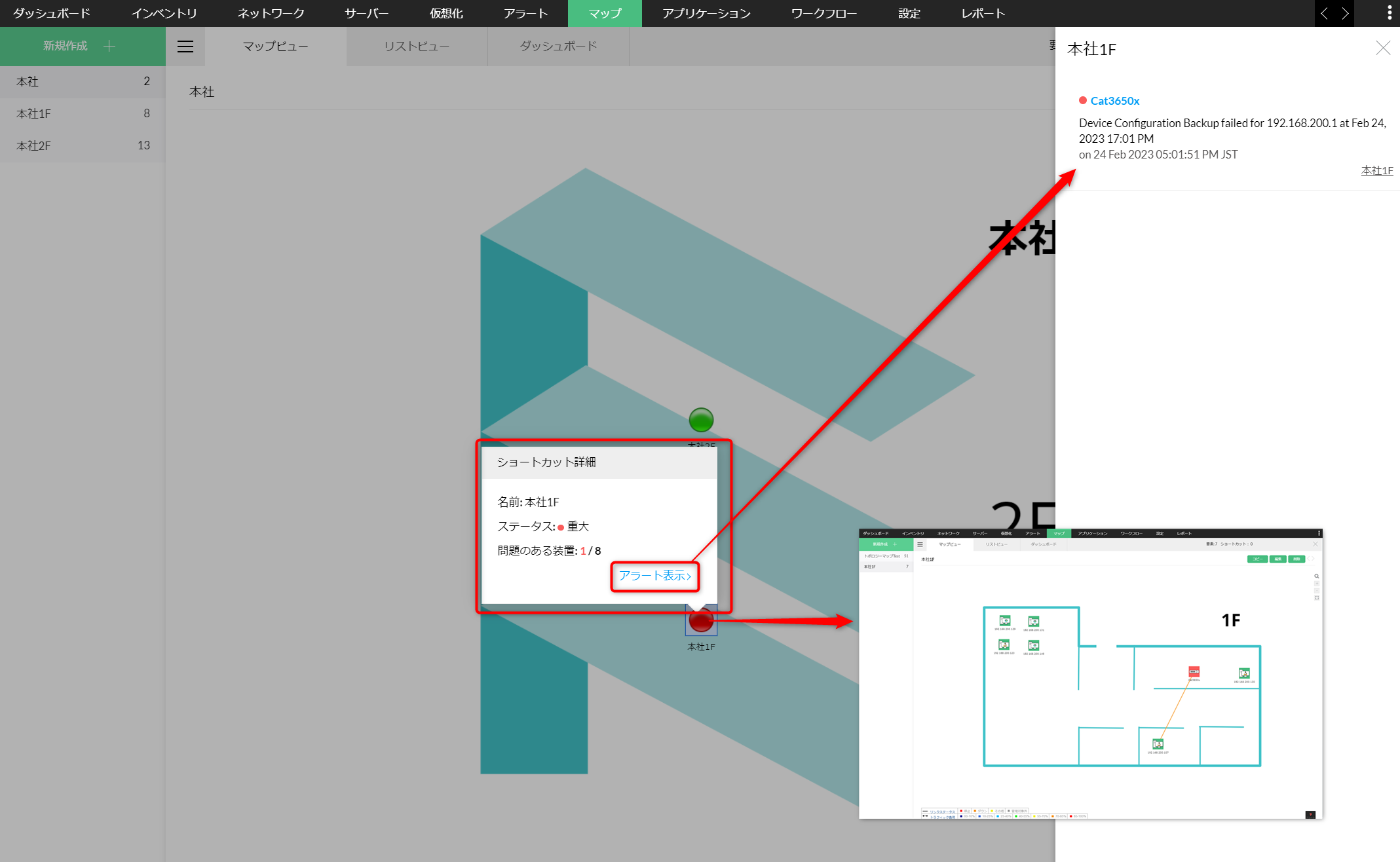

ショートカットにマウスオーバーすることで、ショートカット先ビジネスビューの概要を確認可能です。
［アラート表示］をクリックすることで、発報中のアラートを表示します。
またショートカットをクリックすることで、ショートカット先のビジネスビューへ移動します。

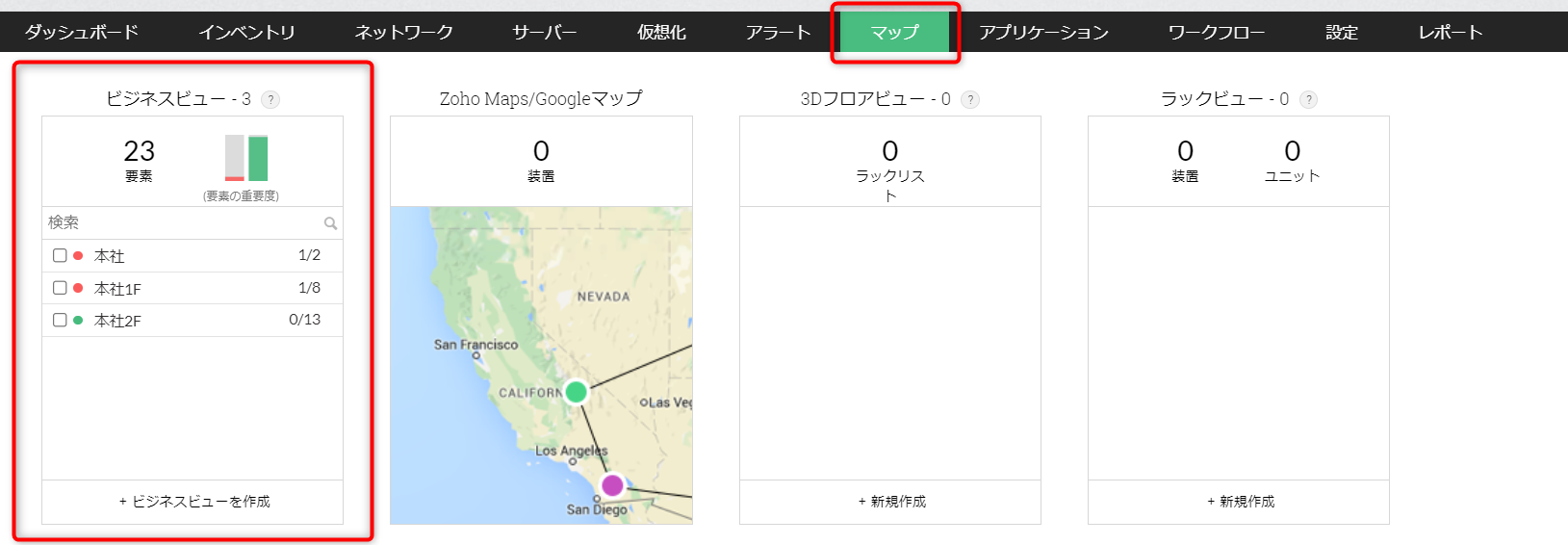

マップタブ配下の各種情報

［マップ］タブでは以下のような確認、動作が可能です。

• 要素の確認
  ビジネスビューに配置されている要素の個数、重要度ごとのデバイス数を確認できます。
• 各ビジネスビューへの遷移
  ビジネスビュー名をクリックすると、そのビジネスビューを表示します。
• 新規ビジネスビューの作成
  ［ビジネスビューを作成］をクリックすると、新規ビジネスビュー作成ページを表示します。

マップの様々なビュー

［マップ］→［ビジネスビュー］では、作成したビジネスビューについて3種類のビューを表示可能です。

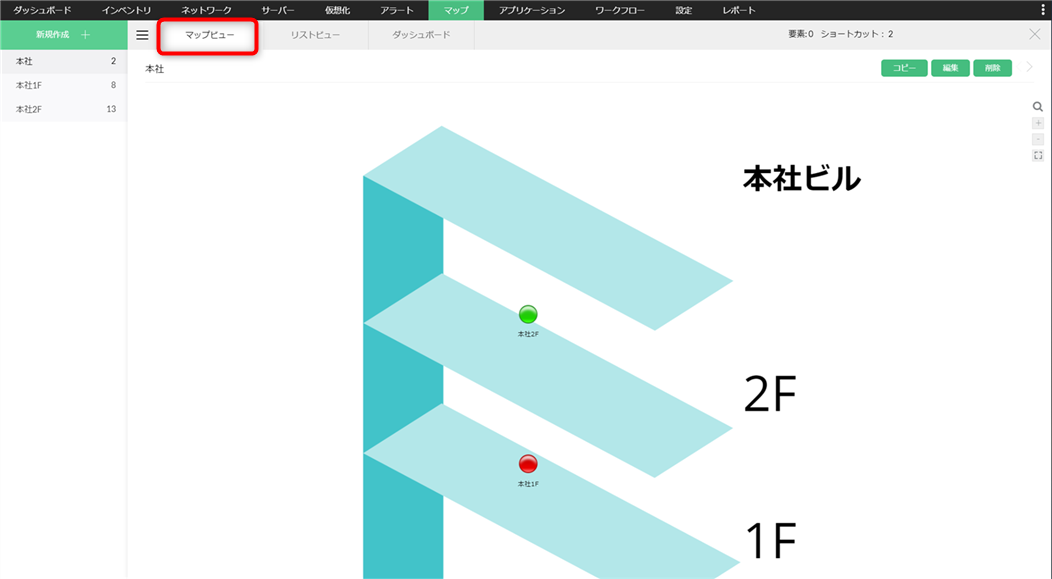

1. マップビュー
   マップビューでは、作成したビジネスビューのマップを表示します。マップの管理、閲覧、編集、コピーおよび削除が可能です。

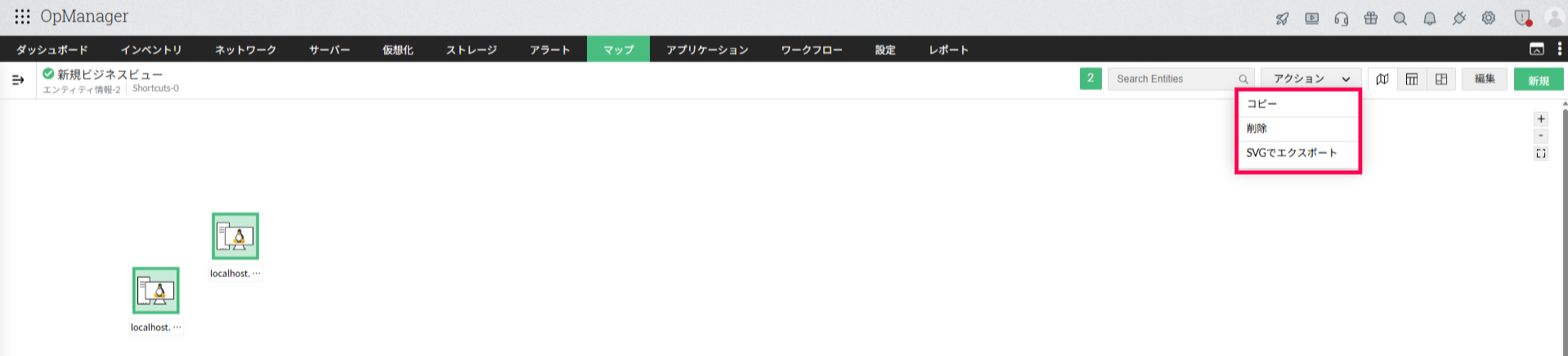

   ビルド12.8.712以降では、「アクション」より以下のアクションを行えます。


   • コピー
   • 削除
   • SVGでエクスポート

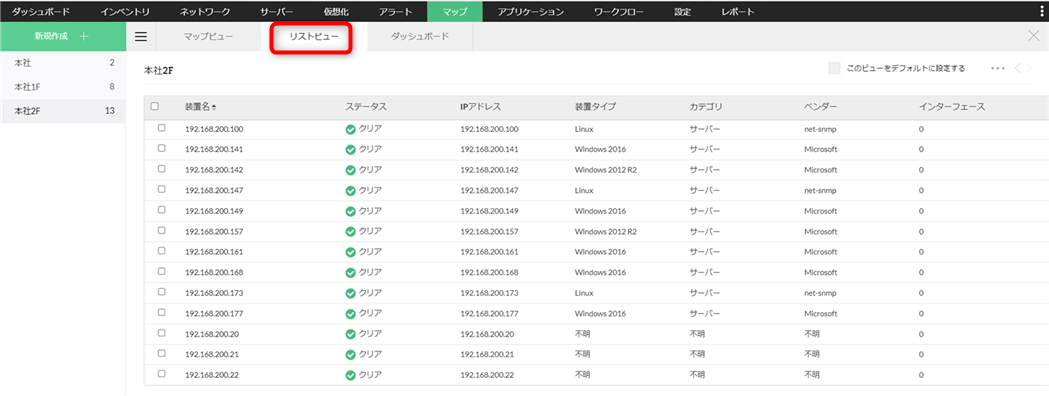

2. リストビュー
   リストビューでは、ビジネスビューに含まれるデバイスの各種情報を表示します。


   ［このビューをデフォルトに設定する］にチェックを入れると、次回以降そのビジネスビューを開いた場合、リストビューがデフォルトで表示されるようになります。

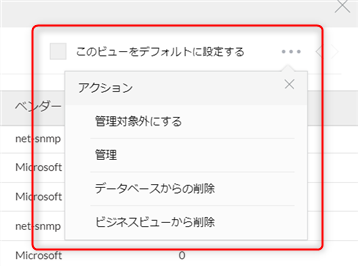

   また画面右上の三点アイコンから実施できる各種アクションは以下の通りです。
   • 管理/管理対象外にする
     管理化/非管理化についてはこちらをご確認ください。
   • データベースからの削除
     デバイスを監視対象から削除します。
   • ビジネスビューから削除
     デバイスをビジネスビューから削除します。

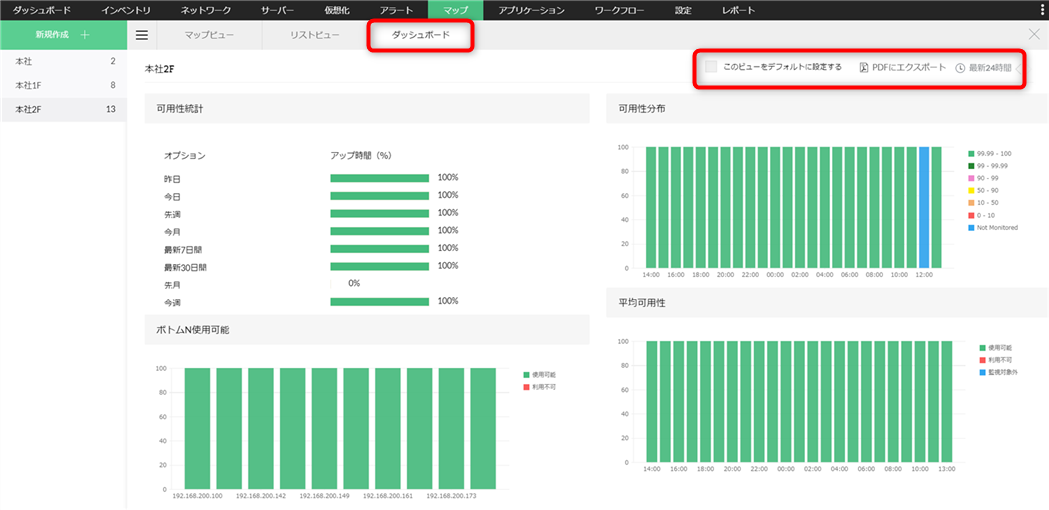

3. ダッシュボード
   ダッシュボードでは、ビジネスビューに含まれるデバイスの可用性に関するデータをグラフ形式で表示します。
   ［このビューをデフォルトに設定する］にチェックを入れると、次回以降そのビジネスビューを開いた場合、ダッシュボードがデフォルトで表示されるようになります。
   また［PDFにエクスポート］よりグラフのエクスポートができ、［時間フィルター（最新24時間）］ではグラフ表示期間の変更が可能です。
