インターフェースのステータス監視

このページでは、インターフェースのステータス監視についての詳細をご説明します。

目次

• ステータス監視の仕様
  • ステータスの決定方法
  • アラートの発報条件
• ステータス監視の有効化/無効化
• ステータス監視の監視間隔
• ステータス監視の通知設定

ステータス監視の仕様

ステータスの決定方法

インターフェースのステータス監視では、標準MIBのうちインターフェースに関する情報を保持する以下2つのOIDを参照して、インターフェースのステータス（重要度）を判断します。

• 管理ステータス：ifAdminStatus(.1.3.6.1.2.1.2.2.1.7)
• オペレーションステータス：ifOperStatus(.1.3.6.1.2.1.2.2.1.8)

デフォルトの各OIDの値とステータスの関係は以下の通りです。

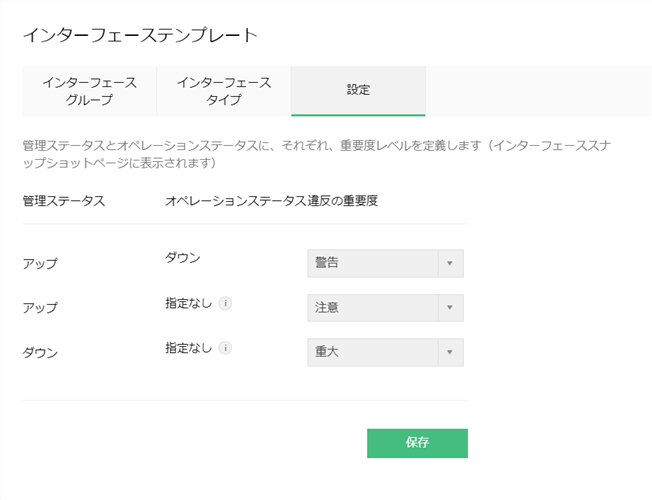

また、［設定］→［設定］→［インターフェーステンプレート］→［設定］より、管理ステータスがアップ（up）、またはダウン（down）の場合の各組み合わせの重要度を変更できます。

アラートの発報条件

上記の組み合わせで、注意、警告、重大のステータス異常を検知した場合、アラートを発報します。
また、ステータス異常を連続で検知した場合のみアラートを発報させる場合は、以下の設定を行います。

インターフェース単体で指定

1. ［インベントリ］→［インターフェース］より、設定を行うインターフェースをクリックします。
2. 画面右上のハンバーガーアイコンをクリックします。
3. ［しきい値設定］をクリックします。

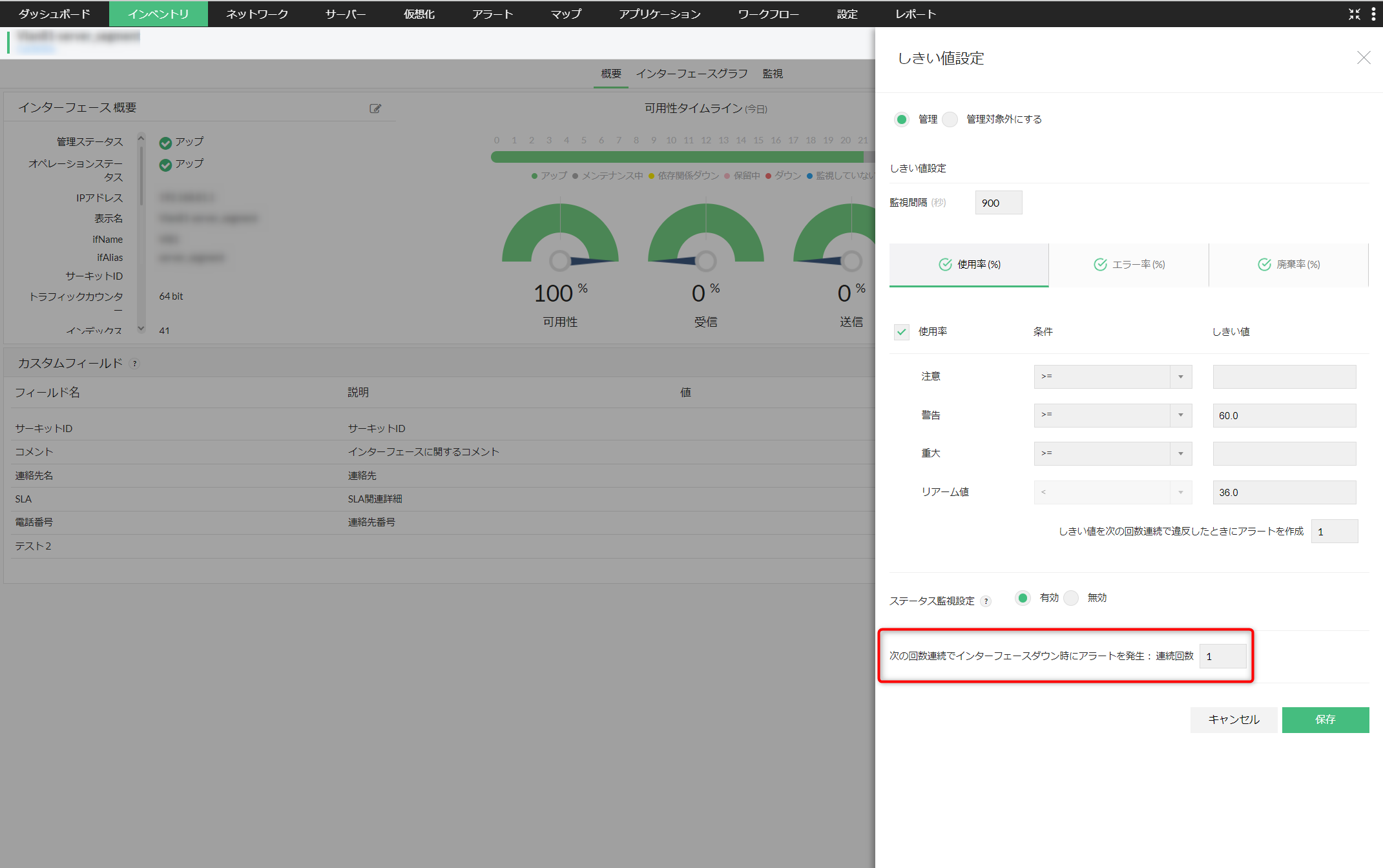

4. ［次の回数連続でインターフェースダウン時にアラートを発生：連続回数］の横に数値を入力し［保存］をクリックします。

複数のインターフェースを一括で指定

インターフェーステンプレート設定より、インターフェースタイプまたはインターフェースグループごとに設定します。

ステータス監視の有効化/無効化

ステータス監視を有効化/無効化する方法は以下の通りです。

インターフェース単体で有効化/無効化

1. ［インベントリ］→［インターフェース］より、有効化/無効化するインターフェースをクリックします。
2. 画面右上のハンバーガーアイコンをクリックします。
3. ［しきい値設定］をクリックします。

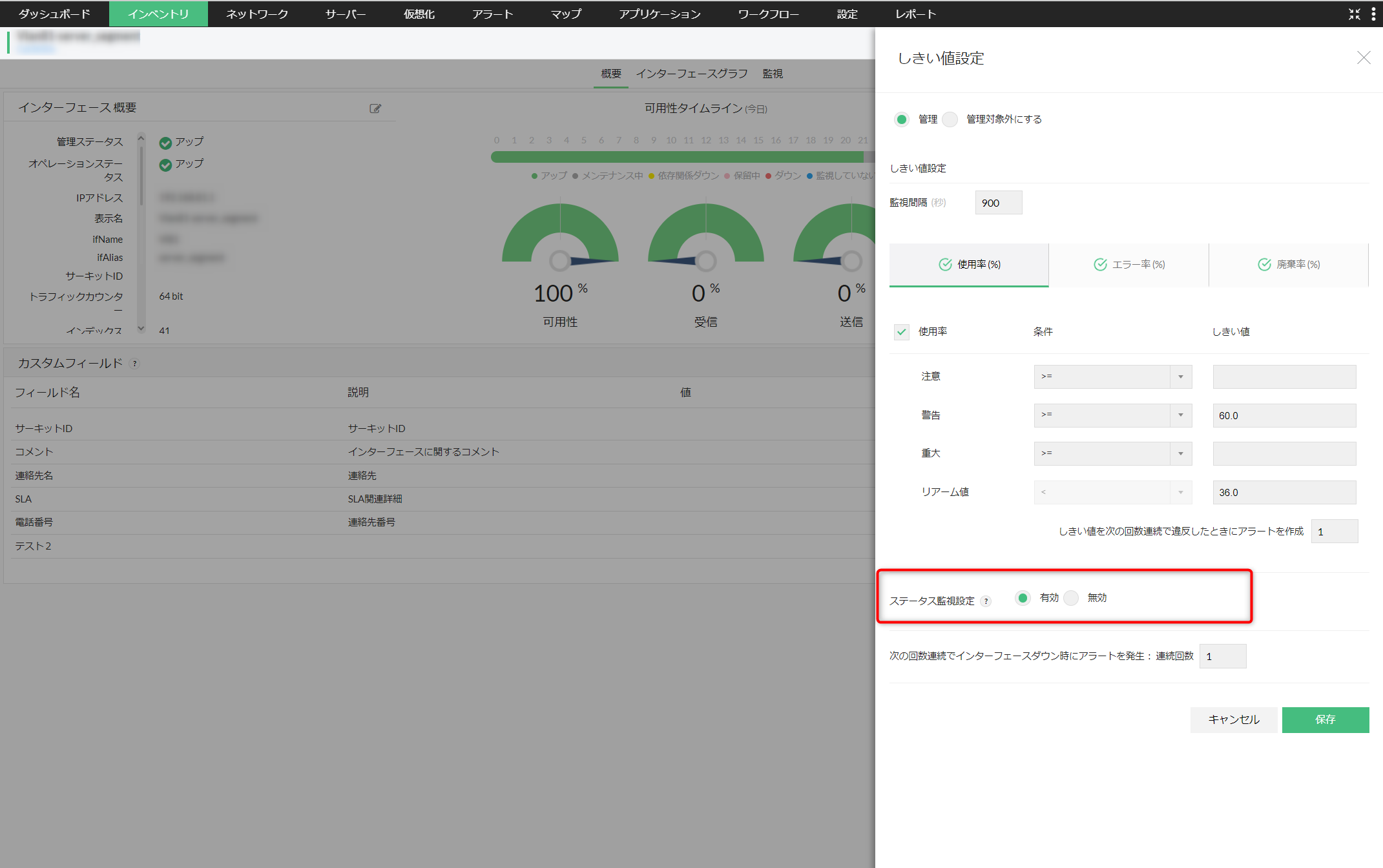

4. ［ステータス監視設定］の［有効/無効］にチェックを入れて［保存］をクリックします。

複数のインターフェースを一括で有効化/無効化

インターフェーステンプレート設定より、インターフェースタイプまたはインターフェースグループごとに設定します。

ステータス監視の監視間隔

ステータス監視の監視間隔は以下の方法で変更できます。

インターフェース単体で実行

1. ［インベントリ］→［インターフェース］より、監視間隔を変更するインターフェースをクリックします。
2. 画面右上のハンバーガーアイコンをクリックします。
3. ［しきい値設定］をクリックします。
4. ［監視間隔(秒)］に秒数を入力し［保存］をクリックします。

複数のインターフェースで一括で実行

インターフェーステンプレート設定より、インターフェースタイプまたはインターフェースグループごとに設定します。

ステータス監視の通知設定

ステータス監視の仕様に基づいて発報したアラートを外部に通知する場合、通知プロファイル機能を利用して、以下の手順で外部通知を実行できます。

• ビルド12.8.407以降の場合
• ビルド12.8.272以前の場合

ビルド12.8.407以降の場合

装置に存在する全てのインターフェースに対して一括で設定する方法と、特定のインターフェースに対してのみ通知設定を行う方法があります。

装置/インターフェースグループ単位で設定

装置またはインターフェースグループに存在する全てのインターフェースに対して一括で設定する場合は、以下の手順を実施します。

1. 一般プロファイルを作成し、「条件を選択」のページに移動します。

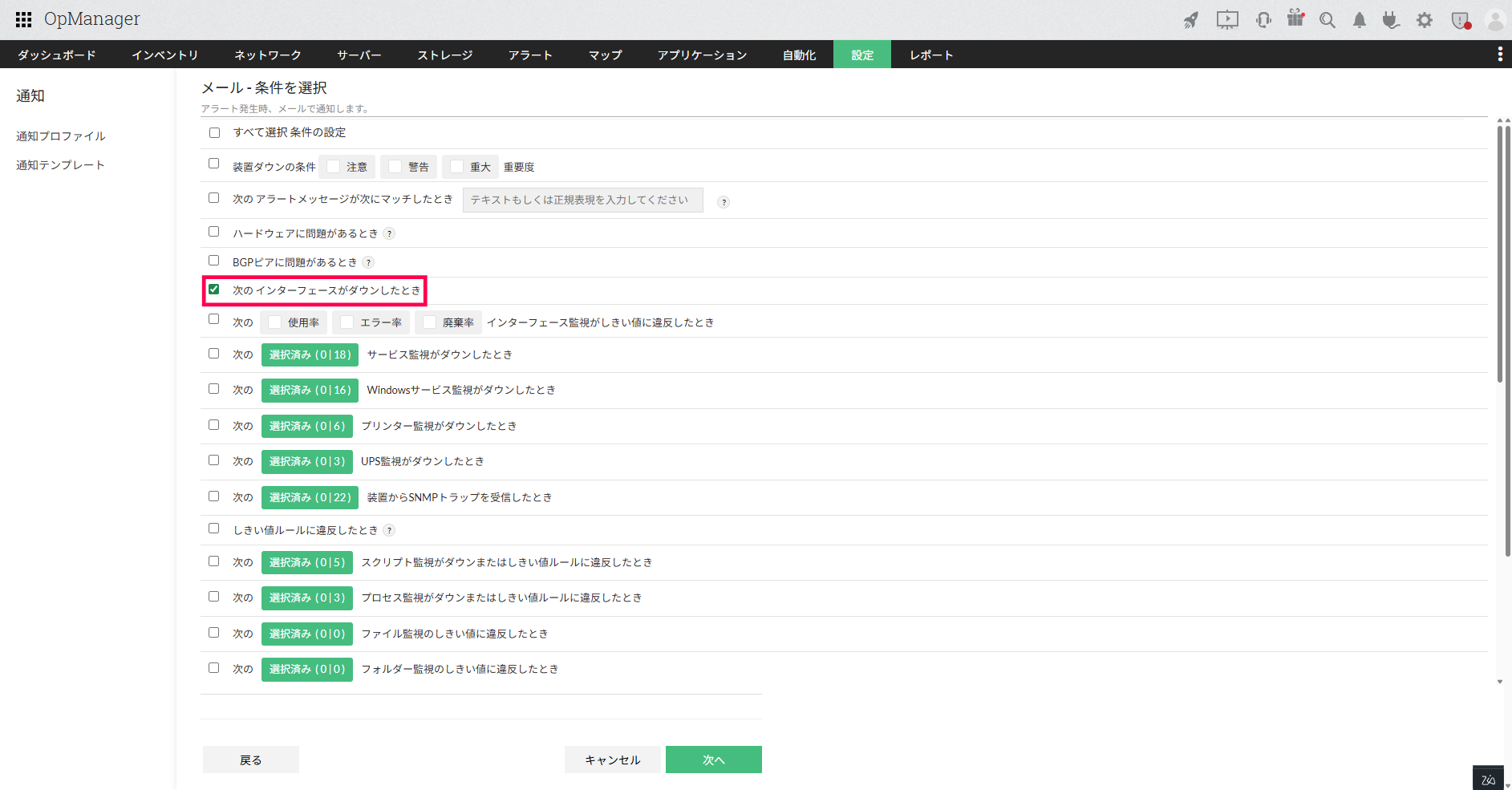

2. 表示される通知条件のうち、「次のインターフェースがダウンしたとき」にチェックを入れます。
   アラートがクリアされた際にも外部通知を行う場合は、「アラートのステータスがクリアになったとき」にもチェックを入れます。

3. ページ下部の「通知を行う重要度」から、外部通知を行うアラートの重要度を選択します。
   インターフェースのステータス監視から発生するアラートの重要度は、注意/警告/重大のいずれかです。詳細はこちらをご参照ください。
4. ［次へ］をクリックして、通知プロファイルの設定を続行します。

インターフェース単位で設定

ある装置の特定のインターフェースで発生したアラートに対してのみ外部通知を設定する場合は、以下の手順を実施します。

1. 装置固有の通知プロファイルを作成し、「条件を選択」のページに移動します。

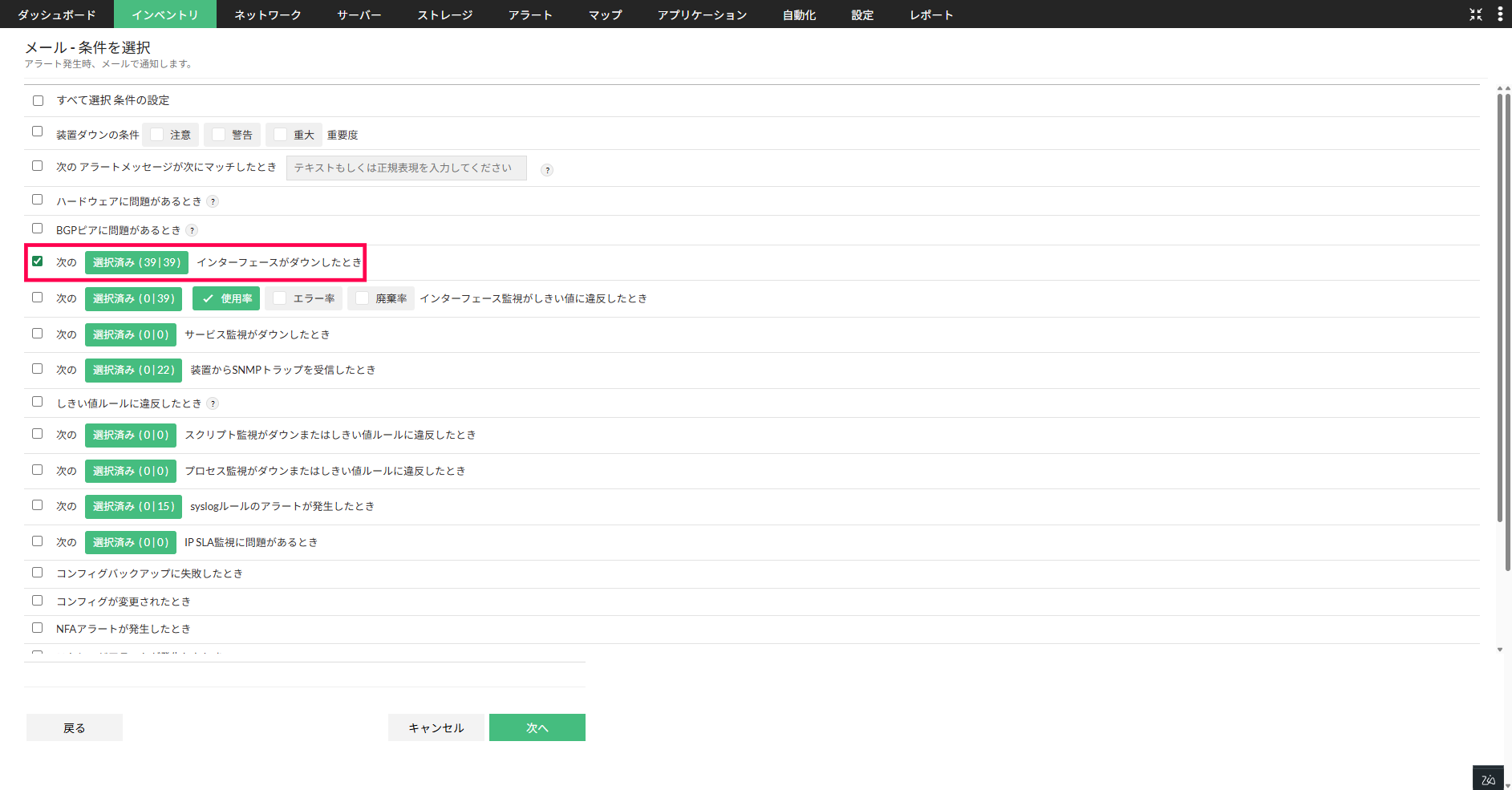

2. 表示される通知条件のうち、「次の［選択済み］インターフェースがダウンしたとき」にチェックを入れます。
   アラートがクリアされた際にも外部通知を行う場合は、「アラートのステータスがクリアになったとき」にもチェックを入れます。

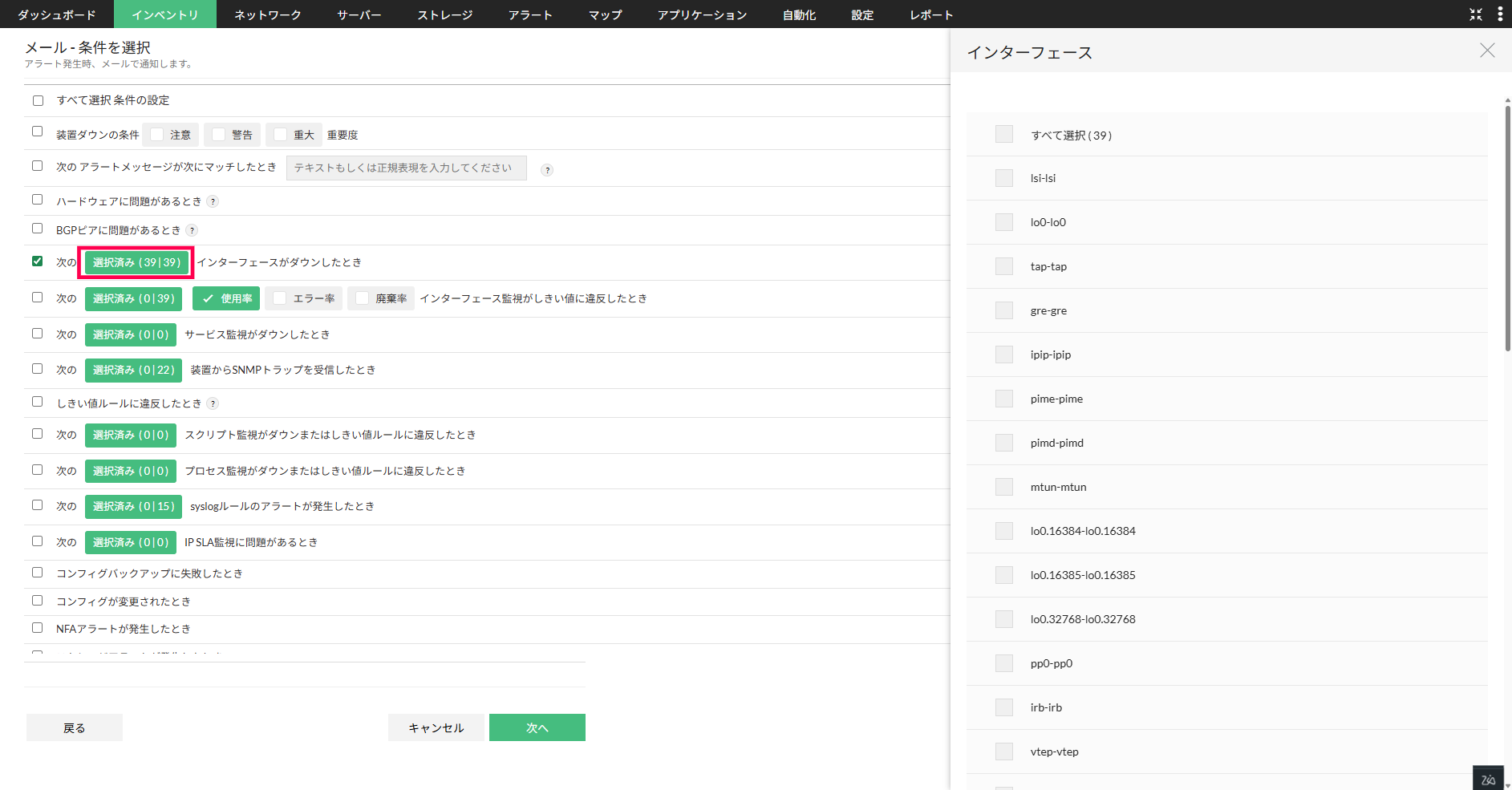

3. 上記の手順で選択した条件の［選択済み］部分をクリックし、対象装置で監視しているインターフェース一覧を画面右側に開きます。

4. 通知対象にするインターフェースにチェックを入れ、ページ下部の［完了］をクリックします。

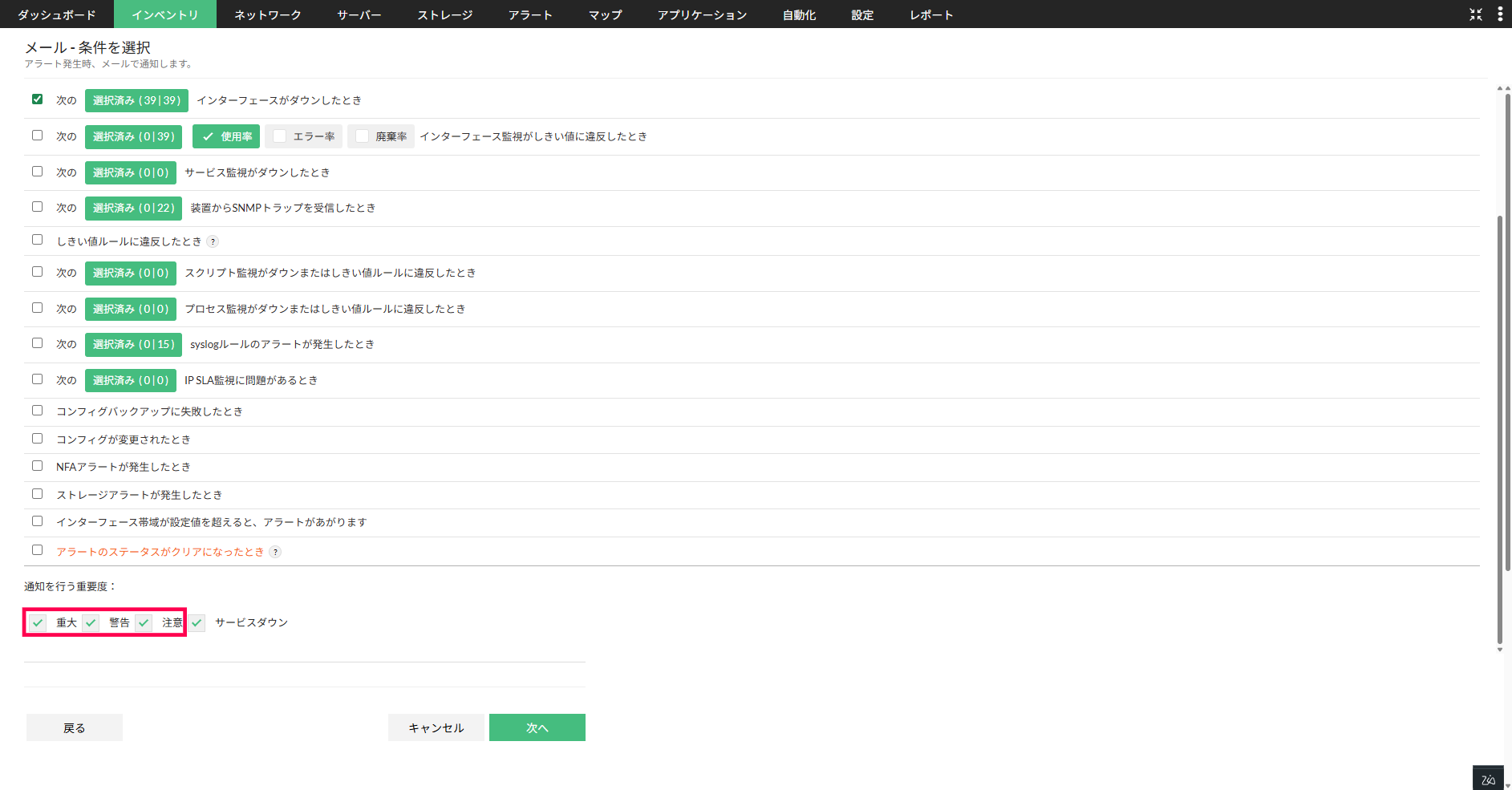

5. ページ下部の「通知を行う重要度」から、外部通知を行うアラートの重要度を選択します。
   インターフェースのステータス監視から発生するアラートの重要度は、注意/警告/重大のいずれかです。詳細はこちらをご参照ください。

6. ［次へ］をクリックして、通知プロファイルの設定を続行します。

ビルド12.8.272以前の場合

装置単位で設定

装置の全てのインターフェースで発報されたアラートを通知対象にする場合、

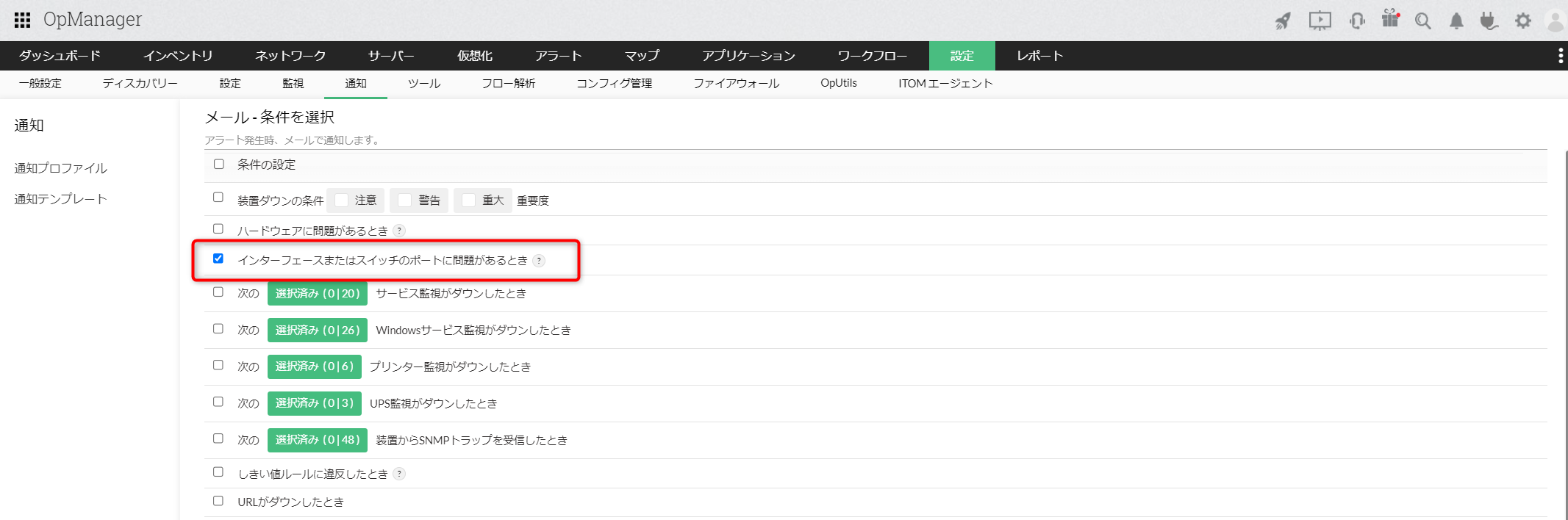

一般通知プロファイル設定の条件指定で［インターフェースまたはスイッチのポートに問題があるとき］と、通知対象とする重要度を選択します。

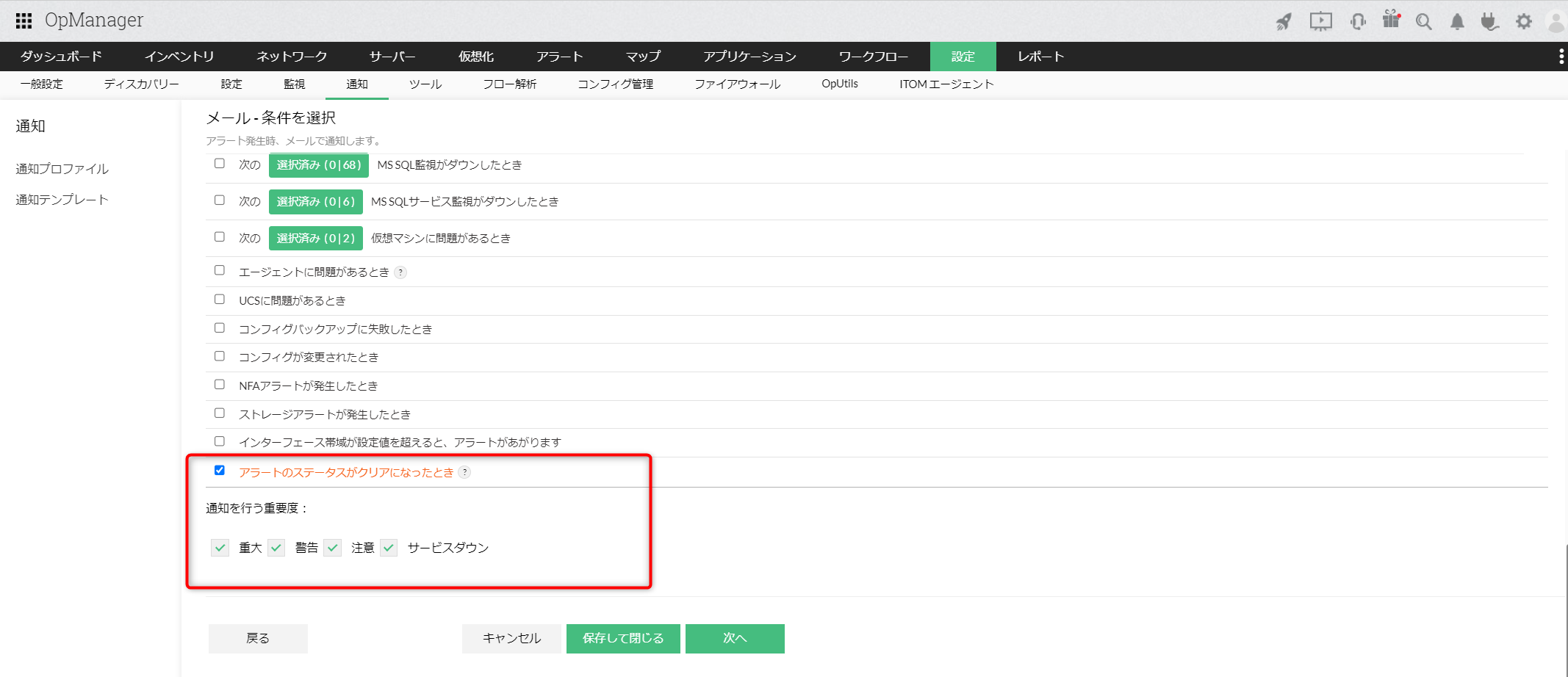

アラートクリア時にも通知を行う場合、［アラートのステータスがクリアになったとき］を選択します。

インターフェース単位で設定

個別のインターフェースで発報されたアラートのみを通知対象にする場合、
装置固有の通知プロファイル設定の条件指定で［インターフェースまたはスイッチのポートに問題があるとき］から、通知対象とするインターフェースと、通知対象とする重要度を選択します。
アラートクリア時にも通知を行う場合、［アラートのステータスがクリアになったとき］を選択します。
