トラフィック監視

このページでは、インターフェース監視のうち、トラフィック監視の詳細についてご説明します。

目次

• トラフィック監視の種類
• トラフィック監視の仕様
• トラフィック監視の監視間隔
• トラフィック監視のアラート
• トラフィック監視のしきい値設定
• トラフィック監視アラートの通知設定

トラフィック監視の種類

トラフィック監視では以下の項目を監視します。
インターフェースの概要ページ内の［インターフェースグラフ］タブと［監視］タブから確認できます。

• 送信/受信トラフィック（bps）
• 送信/受信エラー（Packets）
• 送信/受信廃棄パケット（Packets）
• 送信/受信インターフェース帯域使用率（%）

トラフィック監視の仕様

トラフィック監視では、標準MIBのうちインターフェースに関する情報を保持するOIDを参照し、参照した値を元にデータを算出します。
使用するOIDや計算式の詳細はこちらをご確認ください。

トラフィック監視の監視間隔

トラフィック監視の監視間隔は以下の方法で変更できます。

インターフェース単体で実行

1. ［インベントリ］→［インターフェース］より、監視間隔を変更するインターフェースをクリックします。
2. 画面右上のハンバーガーアイコンをクリックします。
3. ［しきい値設定］をクリックします。
4. ［監視間隔(秒)］に秒数を入力し［保存］をクリックします。

複数のインターフェースで一括で実行

インターフェーステンプレート設定より、インターフェースタイプまたはインターフェースグループごとに設定します。

トラフィック監視のアラート

トラフィック監視では、以下のいずれかの条件を満たした場合にアラートを発報します。

• しきい値違反を検知した場合

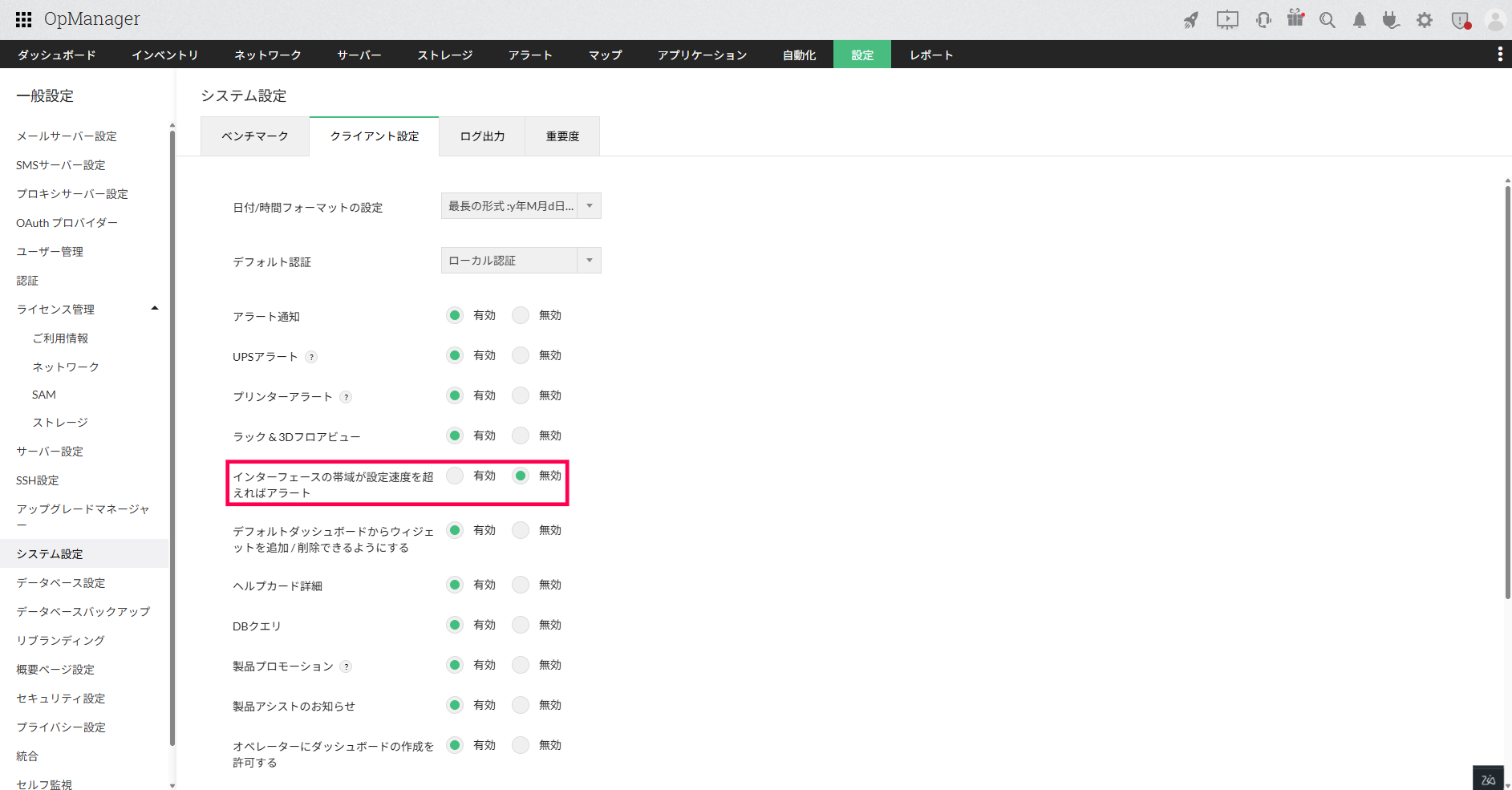

• インターフェースの帯域使用量が設定速度を超えた場合

トラフィック監視のしきい値設定

トラフィック監視では、以下の3つの項目についてしきい値を設けアラートを発報することができます。

• 使用率(%)：送信/受信それぞれの帯域使用率のいずれかがしきい値を超えた場合にアラートが発報されます。
• エラー率(%)：送受信合計のエラー率がしきい値を超えた場合にアラートが発報されます。
• 廃棄率(%)：送受信合計の廃棄率がしきい値を超えた場合にアラートが発報されます。

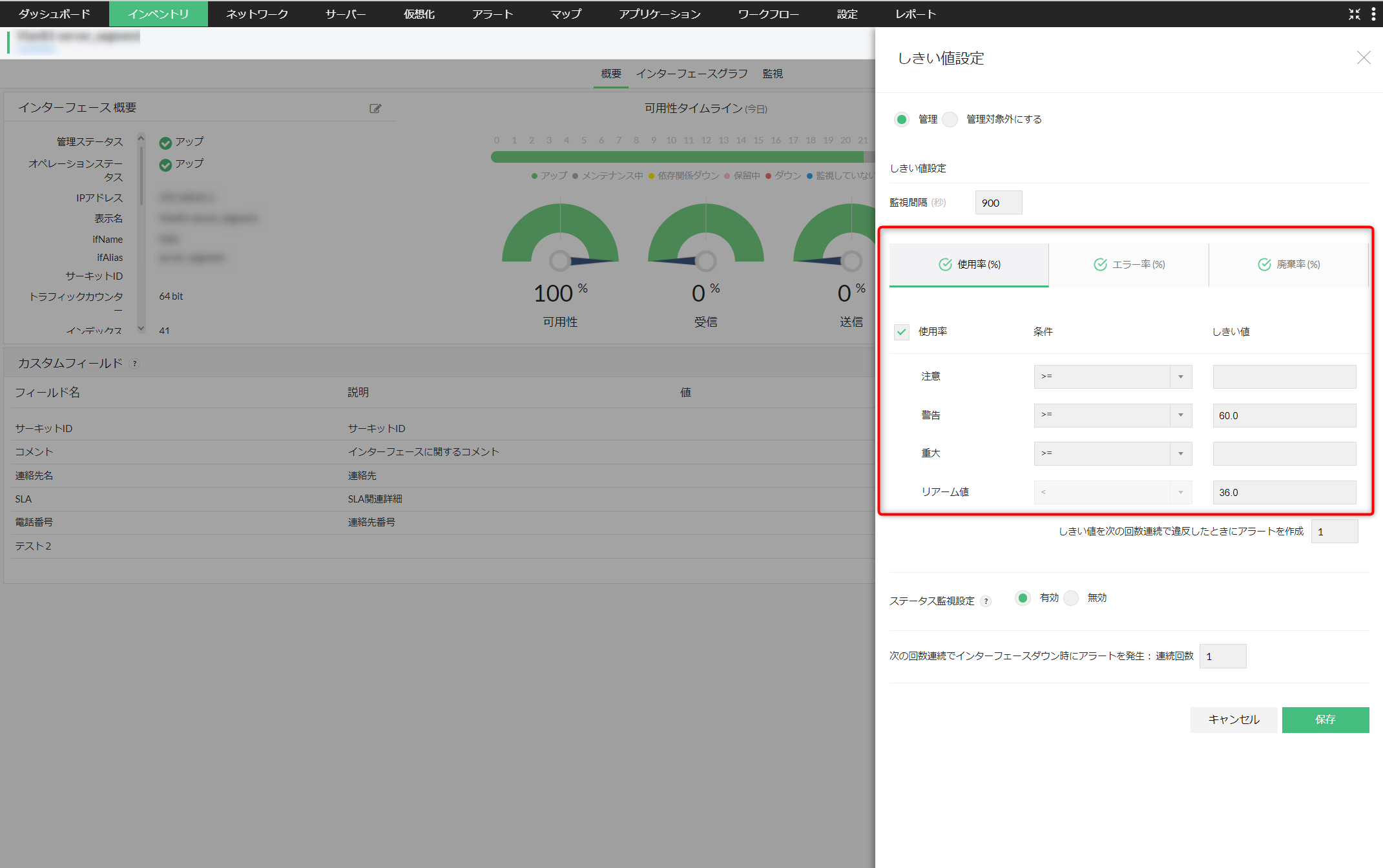

しきい値の設定方法

しきい値の設定方法は以下の通りです。

インターフェース単体で指定

1. ［インベントリ］→［インターフェース］より、しきい値を変更するインターフェースをクリックします。
2. 画面右上のハンバーガーアイコンをクリックします。
3. ［しきい値設定］をクリックします。
4. ［使用率(%)/エラー率(%)/廃棄率(%)］でそれぞれしきい値を設定に秒数し［保存］をクリックします。

複数のインターフェースで一括で実行

インターフェーステンプレート設定より、インターフェースタイプまたはインターフェースグループごとに設定します。

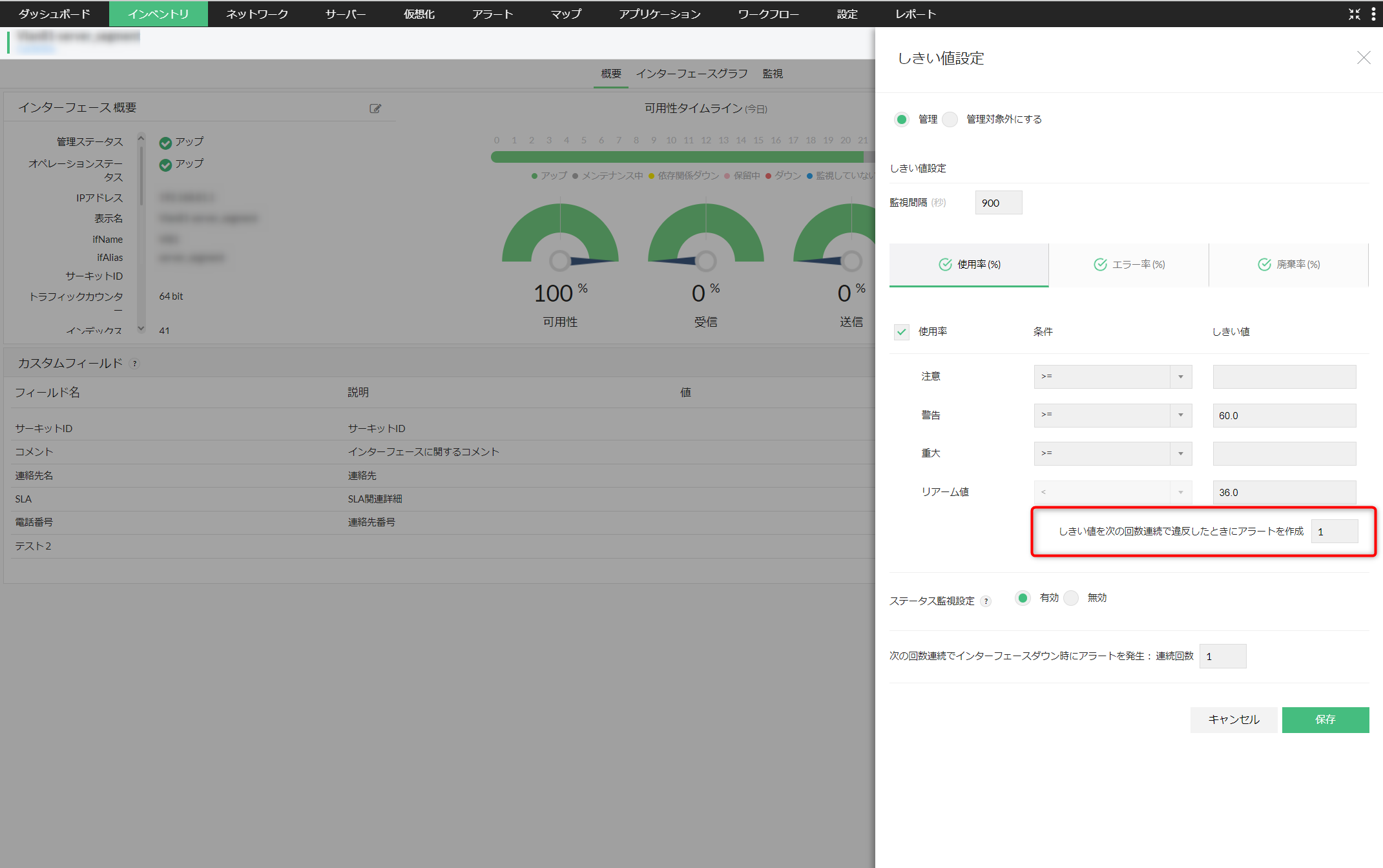

しきい値違反の回数とアラートの発報に関する設定

しきい値違反を連続で検知した場合のみアラートを発報させる場合は、以下の設定を行います。

インターフェース単体で指定

1. ［インベントリ］→［インターフェース］より、有効化/無効化するインターフェースをクリックします。
2. 画面右上のハンバーガーアイコンをクリックします。
3. ［しきい値設定］をクリックします。
4. ［しきい値を次の回数連続で違反したときにアラートを作成］の横に数値を入力し［保存］をクリックします。

複数のインターフェースで一括で指定

インターフェーステンプレート設定より、インターフェースタイプまたはインターフェースグループごとに設定します。

トラフィック監視アラートの通知設定

トラフィック監視のアラートを外部に通知する場合、通知プロファイル機能を利用して、以下の手順で外部通知を実行できます。

• ビルド12.8.407以降の場合
• ビルド12.8.272以前の場合

ビルド12.8.407以降の場合

装置またはインターフェースグループに存在する全てのインターフェースに対して一括で設定する方法と、特定のインターフェースに対してのみ通知設定を行う方法があります。

装置/インターフェースグループ単位で設定

装置またはインターフェースグループ存在する全てのインターフェースに対して一括で設定する場合は、以下の手順を実施します。

1. 一般プロファイルを作成し、「条件を選択」のページに移動します。
2. 通知する対象のアラートに応じて、以下の条件を選択します。

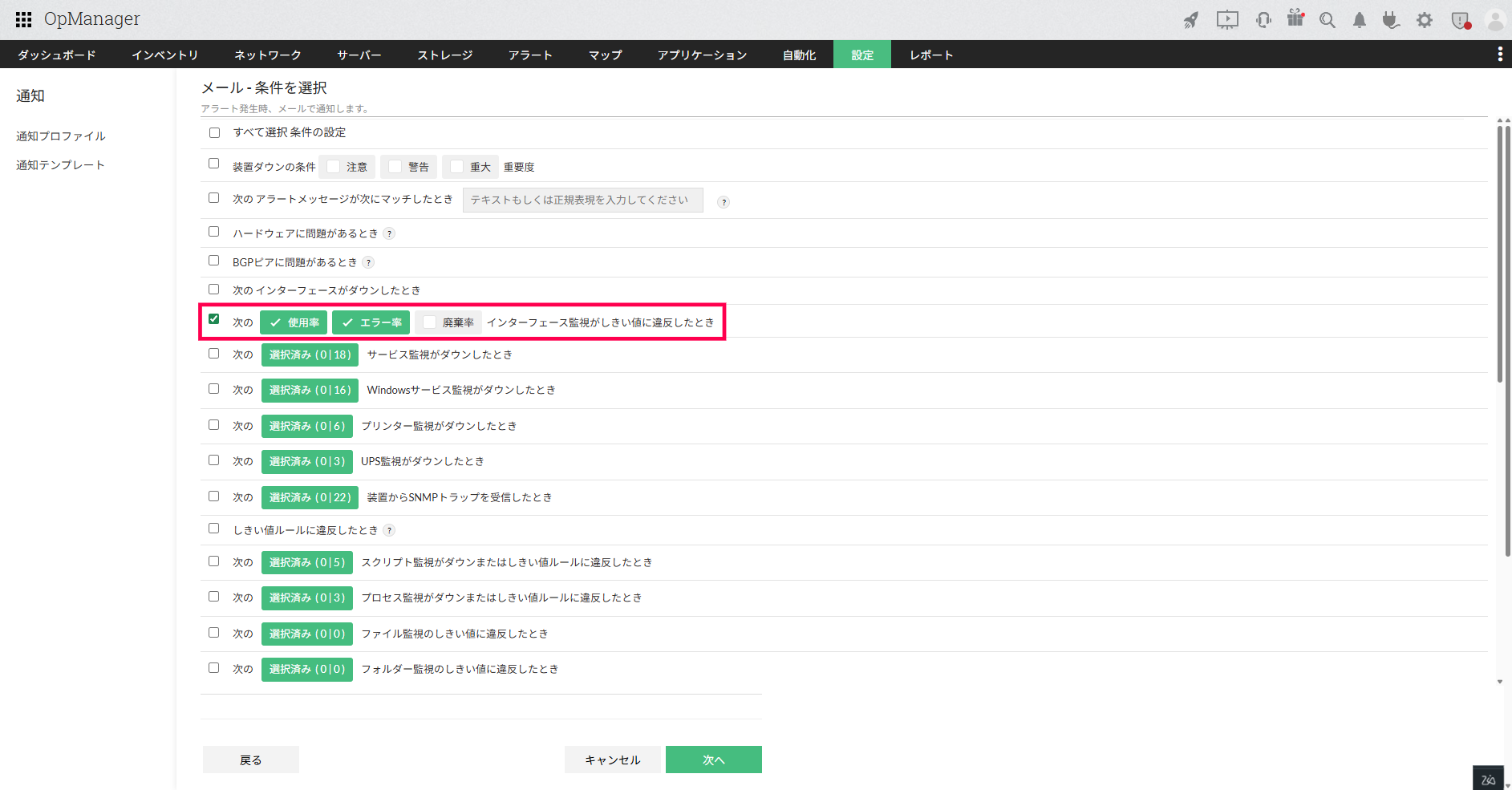

   しきい値違反のアラートを通知する場合

   • 次の［使用率］［エラー率］［廃棄率］インターフェース監視がしきい値に違反したとき
     ※通知の対象とする監視項目を、［使用率］［エラー率］［廃棄率］から選択します。

   • （アラートのクリア時にも通知する場合のみ）アラートのステータスがクリアになったとき

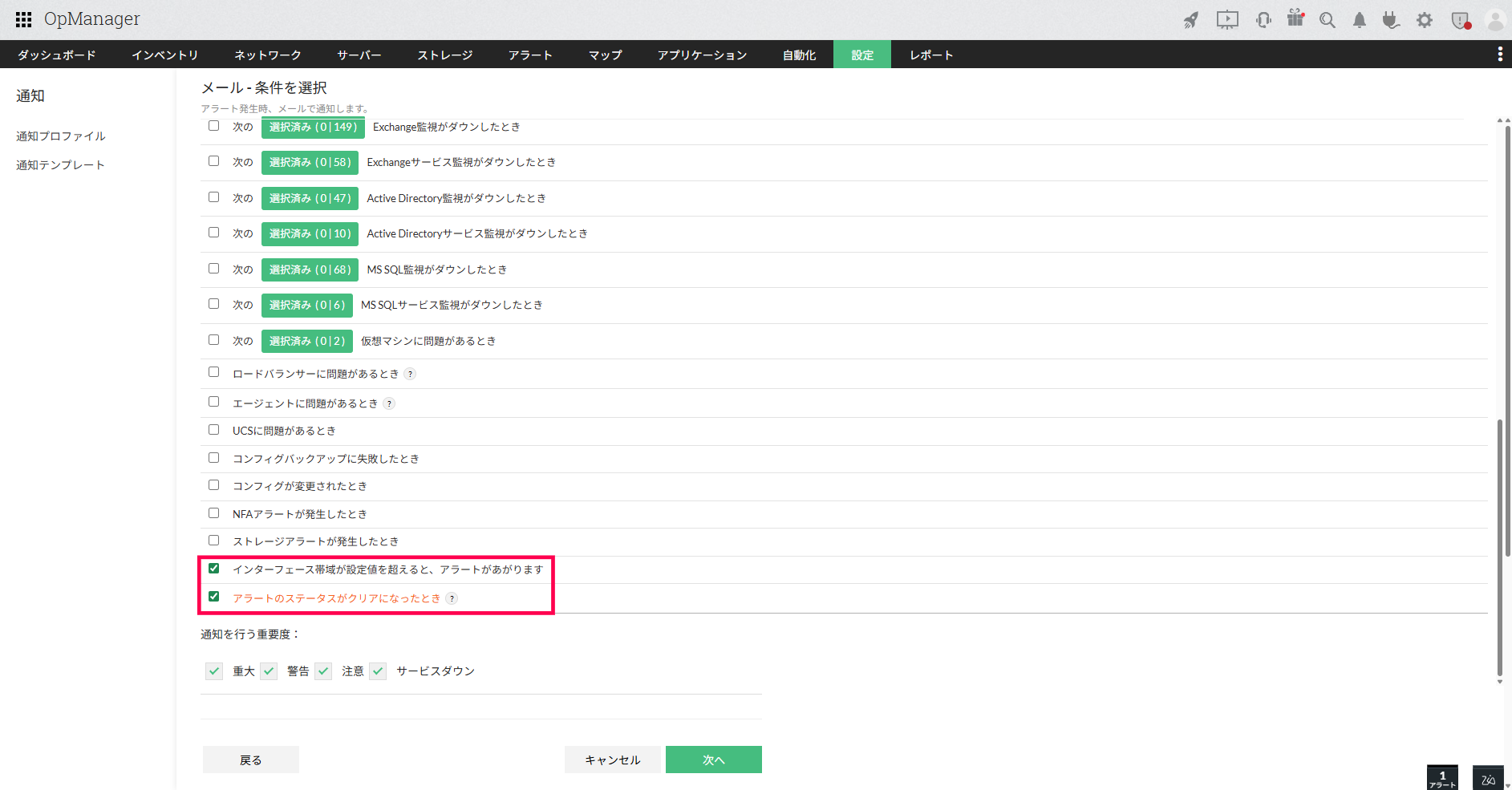

   帯域使用量が設定速度を超えた場合のアラートを通知する場合

   • インターフェース帯域が設定値を超えると、アラートがあがります
   • （アラートのクリア時にも通知する場合のみ）アラートのステータスがクリアになったとき

3. ページ下部の「通知を行う重要度」から、外部通知を行うアラートの重要度を選択します。
   帯域使用量が設定速度を超えた場合のアラートの重要度は「警告」です。
   しきい値設定のアラートの重要度は、設定内容に依存します。
4. ［次へ］をクリックして、通知プロファイルの設定を続行します。

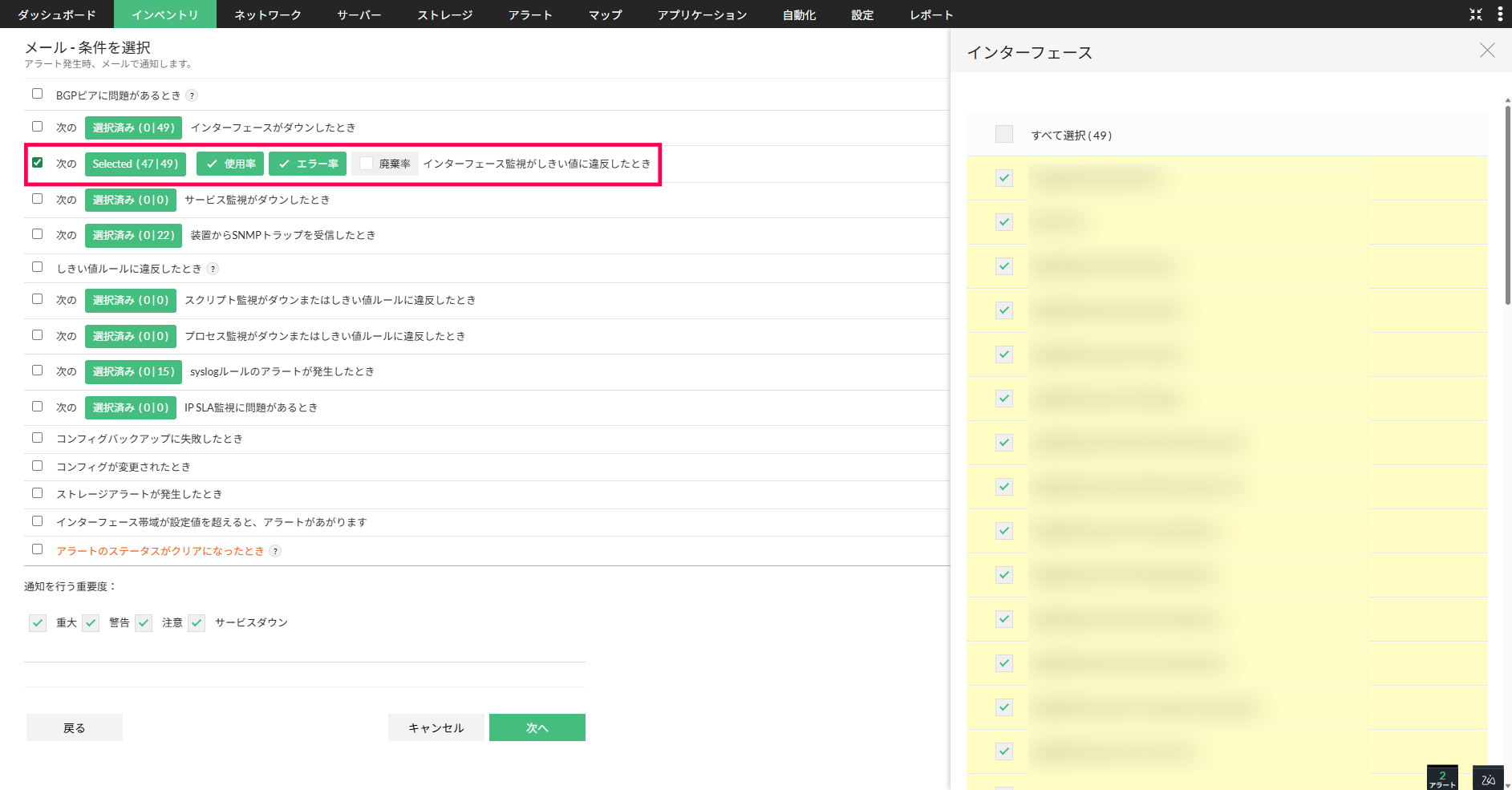

インターフェース単位で設定

ある装置の特定のインターフェースで発生したアラートに対してのみ外部通知を設定する場合は、以下の手順を実施します。

1. 装置固有の通知プロファイルを作成し、「条件を選択」のページに移動します。
2. 「次の［選択済み］［使用率］［エラー率］［廃棄率］インターフェース監視がしきい値に違反したとき」にチェックを入れます。

3. 通知の対象とする監視項目を、［使用率］［エラー率］［廃棄率］から選択します。
4. 条件名の［選択済み］部分をクリックし、対象装置で監視しているインターフェース一覧を画面右側に開きます。
5. 通知対象にするインターフェースにチェックを入れ、ページ下部の［完了］をクリックします。
6. ページ下部の「通知を行う重要度」から、外部通知を行うアラートの重要度を選択します。
   インターフェースのステータス監視から発生するアラートの重要度は、注意/警告/重大のいずれかです。詳細はこちらをご参照ください。
7. ［次へ］をクリックして、通知プロファイルの設定を続行します。

ビルド12.8.272以前の場合

設定方法は、通知の対象とするアラートによって異なります。

しきい値違反のアラートを通知する場合

装置単位で設定

ある装置配下の全てのインターフェースで発報されたアラートを通知対象にする場合、一般通知プロファイル設定の条件指定で以下の2つの条件を選択します。

• ［インターフェースまたはスイッチのポートに問題があるとき］
• 通知対象とする重要度

また、アラートクリア時にも通知を行う場合、［アラートのステータスがクリアになったとき］を選択します。

インターフェース単位で設定

ある装置配下の特定のインターフェースで発報されたアラートを通知対象にする場合、装置固有の通知プロファイル設定の条件指定で以下の2つの条件を選択します。

• ［インターフェースまたはスイッチのポートに問題があるとき］から通知対象とするインターフェース名
• 通知対象とする重要度

また、アラートクリア時にも通知を行う場合、［アラートのステータスがクリアになったとき］を選択します。

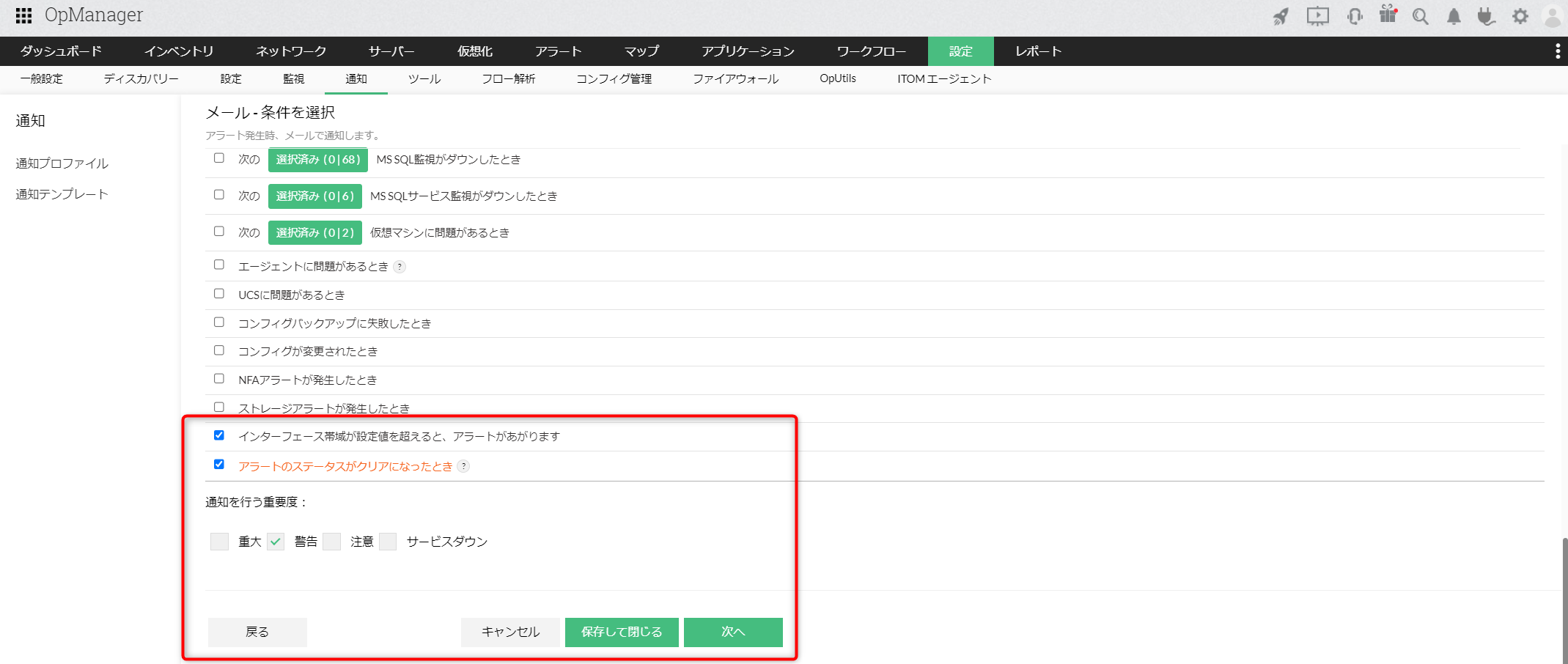

送信/受信インターフェース帯域使用率(%)が100%をこえたときに発報するアラートを通知する場合

装置単位で設定

ある装置配下の全てのインターフェースで発報されたアラートを通知対象にする場合、一般通知プロファイル設定の条件指定で以下の3つの条件を選択します。

• ［インターフェースまたはスイッチのポートに問題があるとき］
• ［インターフェース帯域が設定値を超えると、アラートがあがります］
• 重要度の［警告］

また、アラートクリア時にも通知を行う場合、［アラートのステータスがクリアになったとき］を選択します。

インターフェース単位で設定

ある装置配下の特定のインターフェースで発報されたアラートを通知対象にする場合、装置固有の通知プロファイル設定の条件指定で以下の3つの条件を選択します。

• ［インターフェースまたはスイッチのポートに問題があるとき］から通知対象とするインターフェース名
• ［インターフェース帯域が設定値を超えると、アラートがあがります］
• 重要度の［警告］

また、アラートクリア時にも通知を行う場合、［アラートのステータスがクリアになったとき］を選択します。
