関係マップ

関係マップは、ベースCIと関連するCIとの間のつながりを可視化するのに役立ちます。これにより、CI間の依存関係を特定できます。

必要な役割：SDAdmin、SDCMDBAdmin、SDCMDBManager。

関係マップには、次の2つの方法でアクセスできます。

関係マップは、CI間の関係のみを表し、CIタイプ間の関係は表しません。

関係マップのコンポーネント

関係マップは、ノードとその接続から構成され、親子構造で整理されています。AssetExplorer Cloudでは、これらのノードはCI（構成アイテム）と呼ばれ、接続はCI関係と呼ばれます。マップには、関係のカーディナリティも数値で表示されます。

関係マップは、ベースCI、関連CI、およびそれらの関係という3つの主要なコンポーネントから成ります。関係は直接的または逆方向のいずれかになります。CI間の関係は、関係矢印上に示されています。

用語	説明
ベースCI	マップの開始点であり、関係が定義されるCI（構成アイテム）
関連CI	ベースCIから拡張されるすべてのCI。関連するCIは、親子構造を用いて表現されています。
直接的なCI関係	親CIと子CIの関係
逆CI関係	子CIと親CIの関係。逆の関係は、子CIの関係マップビューから確認できます。

アイコン	機能
ズーム、リセットアイコン	マップを拡大、縮小、または元のサイズに戻します。
	クリックすると、子CIを表示/非表示にできます。
	CIの上にカーソルを合わせると、このアイコンが表示されます。クリックすると関係を追加できます。 CI関係を追加する
	クリックして、マップを水平ビュー、垂直ビュー、またはフォースビューで表示します。水平ビューベースとなるCIから始まる、左から右へのツリー構造を表示します。垂直ビュー最上位にベースとなるCI（構成アイテム）を配置した、上から下へのツリー構造を表示します。フォースレイアウト必要に応じてCIノードの位置を変更できる、カスタマイズ可能なビュー。


	関係マップをビジネスビューとして保存します。
Export as	関係マップを画像またはCSVファイルとしてエクスポートします。

CI間の関係を表示するには、まずそれらを定義する必要があります。関係は直接的または逆方向のいずれかになります。

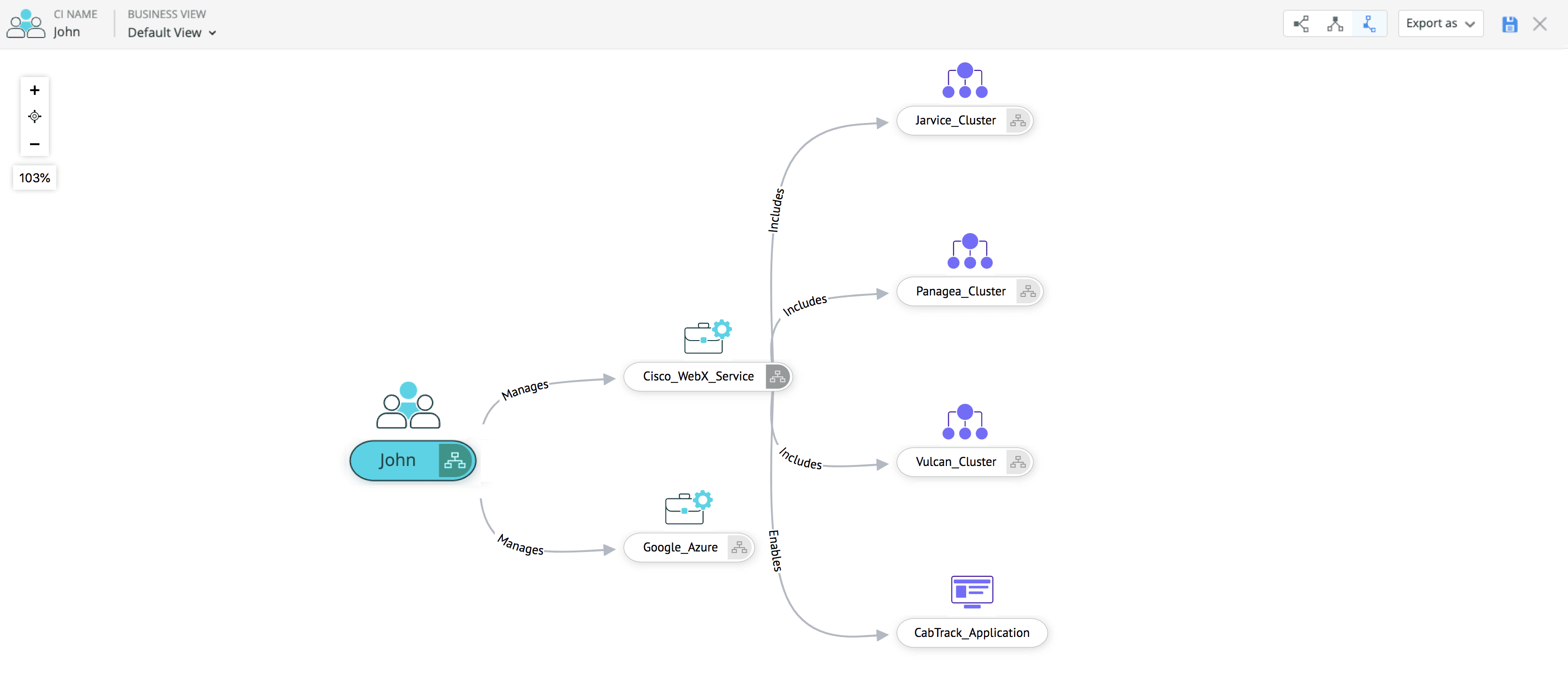

関連する CI が Cisco_WebX_Service および Google_Azure_Service である CI「John」の関係マップを検討します。

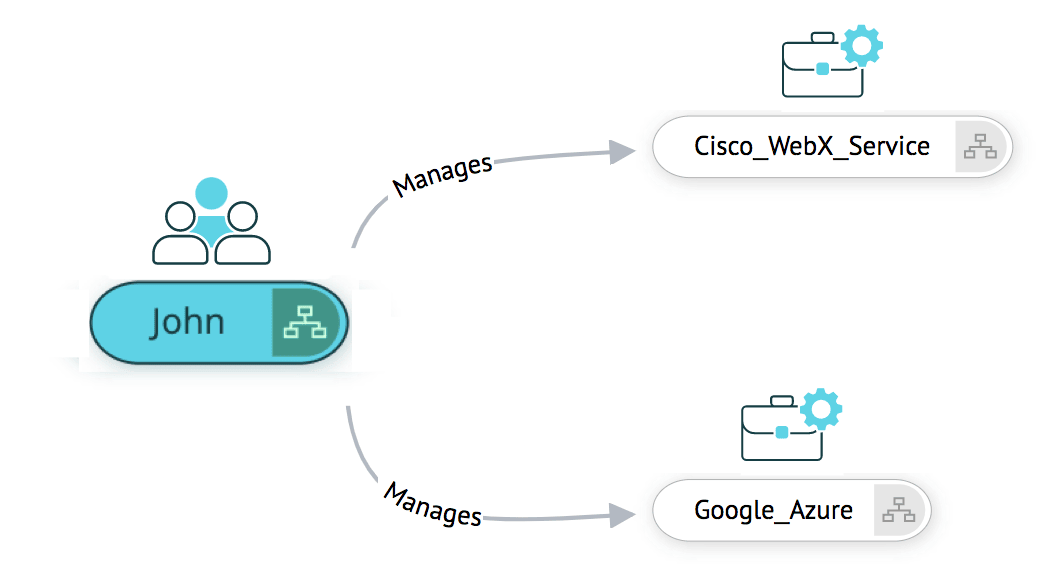

以下のスクリーンショットにおいて、「John Manages Cisco_WebX_Service」は直接的な関係です。

以下のスクリーンショットにおいて、「Cisco_WebX_Service Managed by John」は逆の関係にあります。

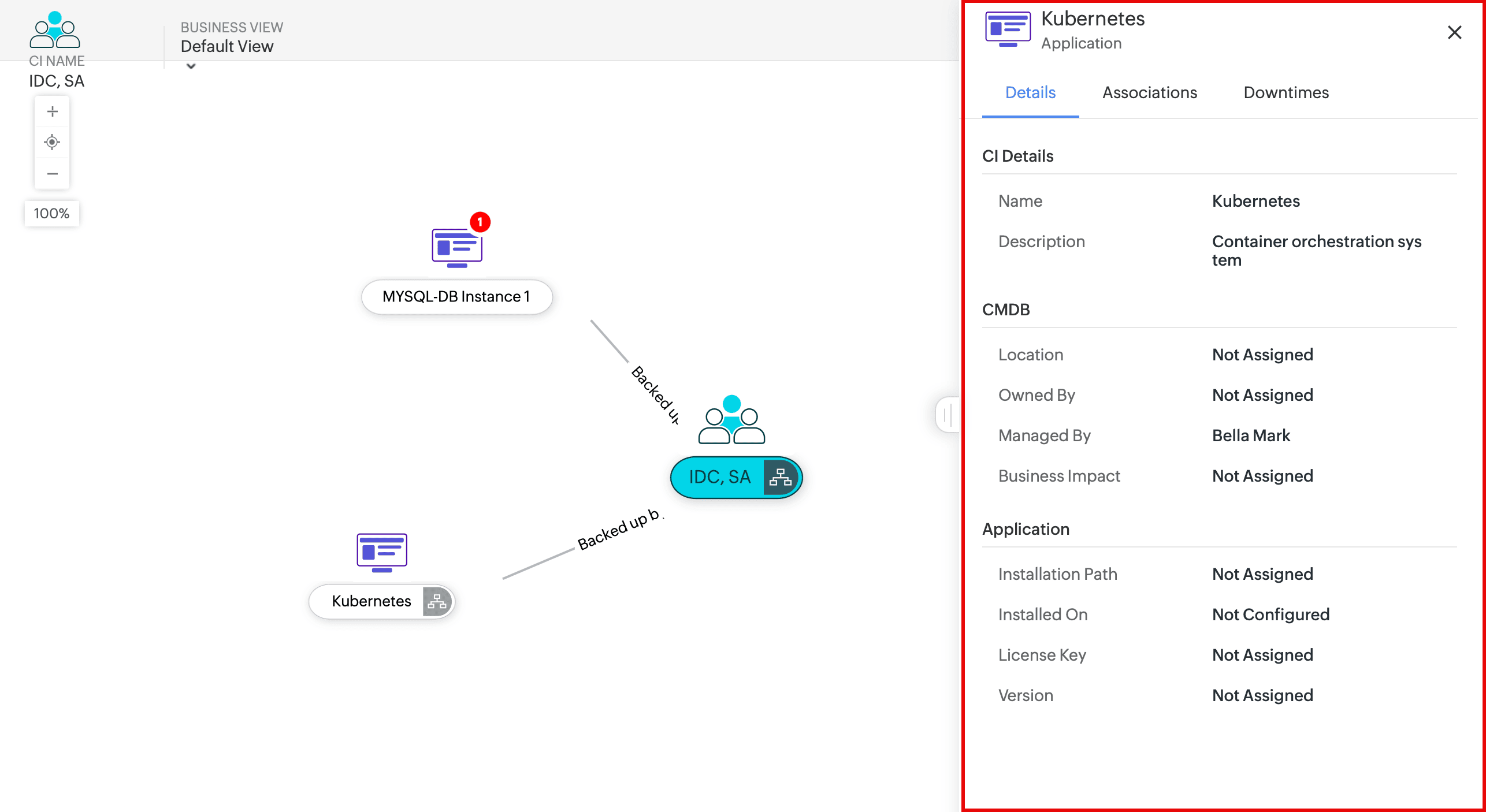

右パネルの「関係」タブで、直接関係および逆関係を表示することもできます。

これは読み取り専用ビューであり、詳細を変更することはできません。
