Network Packet Sensor



Network Packet Sensor

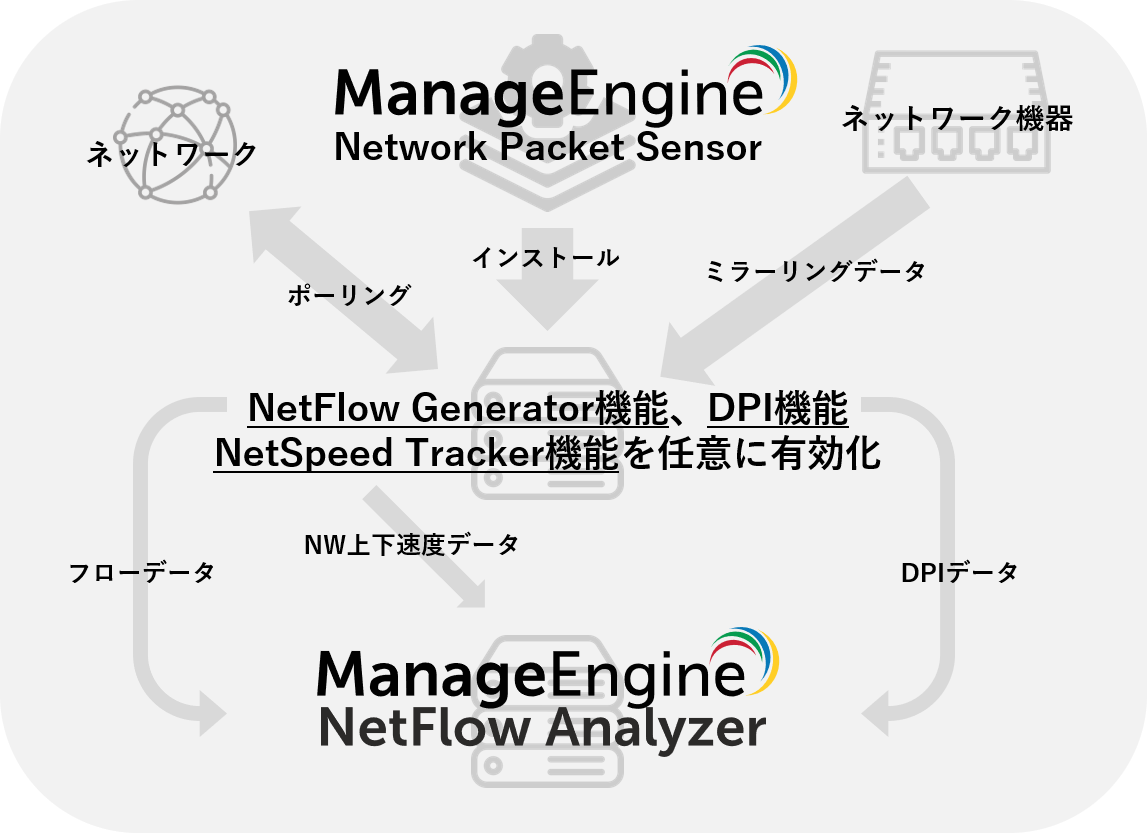

Network Packet SensorはDPI(有償オプション)NetFlow Generator(インターフェースライセンス消費)、そしてNetSpeed Tracker(無料)
三つの機能をインストールサーバーに付与するパッケージインストーラーです。
Network Packet Sensorでは上記の任意機能を有効化いただけます。
※DPI/NetFlow Generator/NetSpeed Trackerのうちいずれか一つ、いずれか二つ、もしくは全機能を有効化可能



DPI

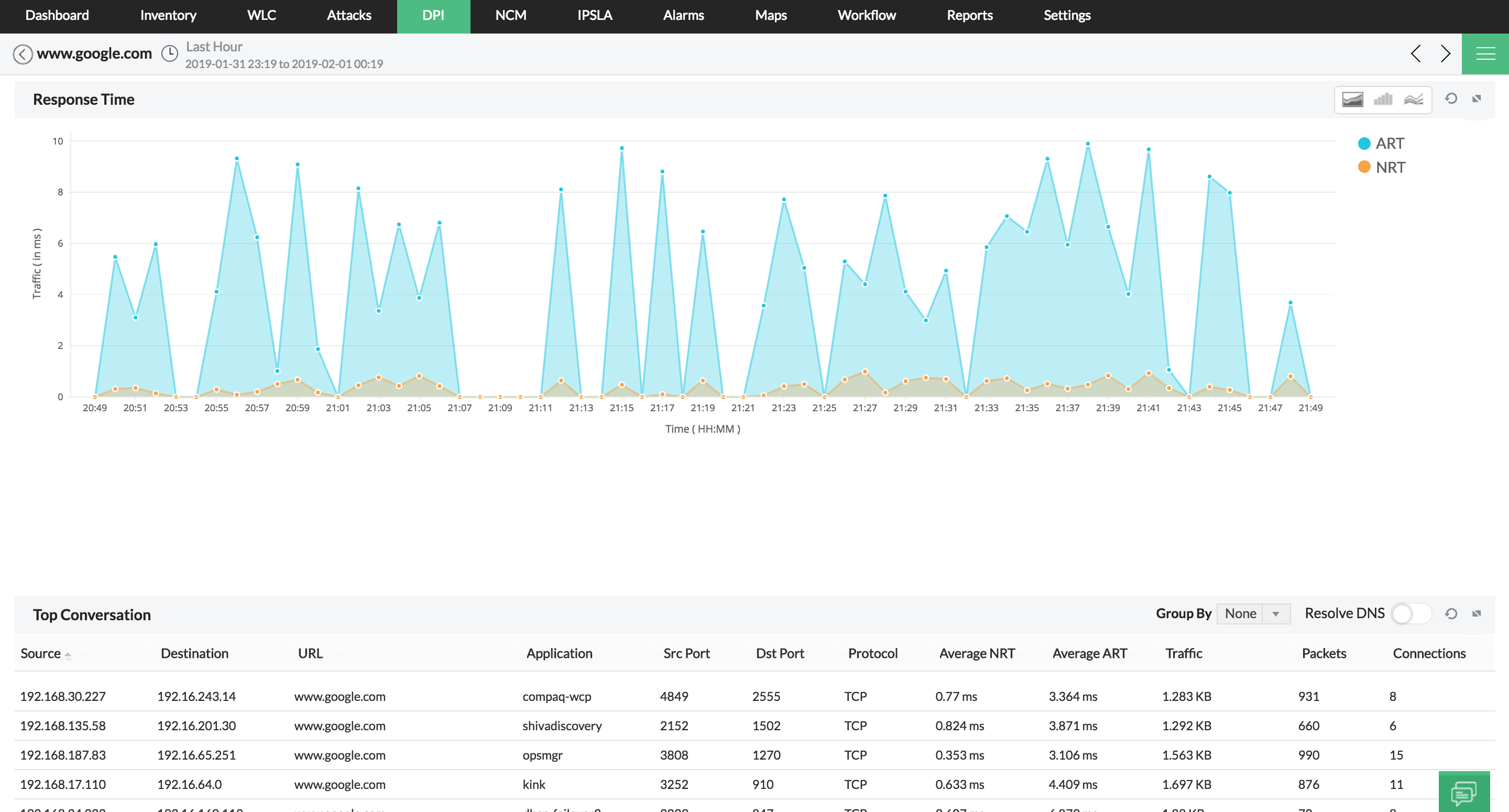

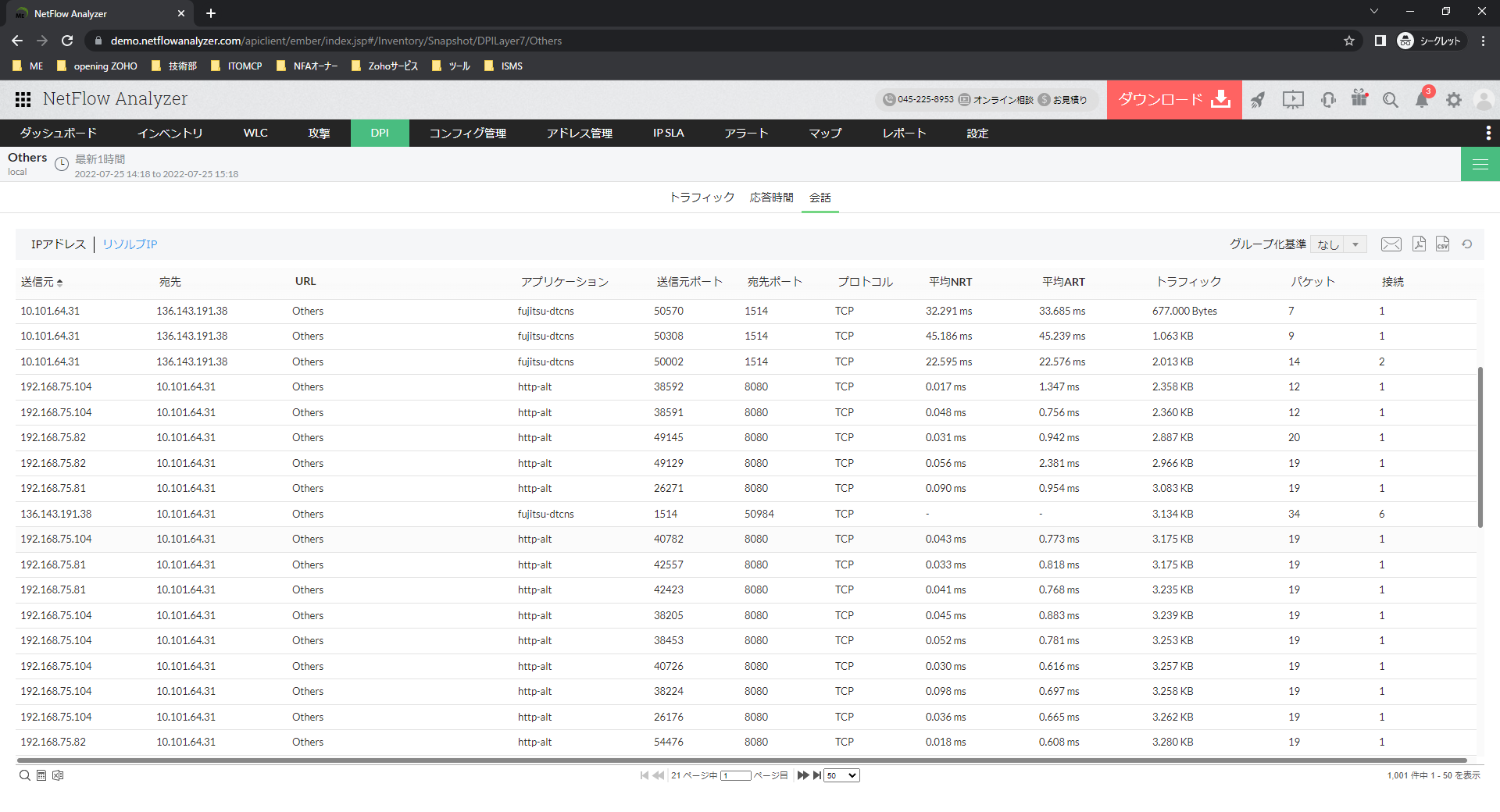

DPI(Deep Packet Inspection)は、アプリケーション通信におけるレスポンスタイムを分析する技術です。
パケットの分析から、TCP-3ウェイハンドシェイクにかかるNRT(Network Response Time)と
クライアントとアプリケーション間のリクエストとレスポンスにかかるART(Application Response Time)の配分を可視化します。
※NRT/ART情報はTCP(RFCの外部リンク/英文)通信のみを対象に表示されます

アプリケーション通信にかかる時間を"ネットワーク"と"アプリケーション"の観点で2分化し、
通信の遅延が"ネットワーク環境"と"アプリケーション環境"のどちらに起因するのか切り分けることで、
ネットワークパフォーマンス管理やキャパシティプランニングの見直しに関して、根拠に基づいて対応することが可能です。

DPIをご利用いただくには高性能レポートエンジン(HighPerf)を事前にインストールいただく必要がございます。詳細は以下の表をご確認ください。

高性能レポートエンジンオプション(ローデータ長期保存)を利用 高性能レポートエンジンオプション(ローデータ長期保存)は不要
DPIオプションを利用
※高性能レポートエンジンが必須
DPIオプションと高性能レポートエンジンオプション、両方を契約
※高性能レポートエンジンオプションライセンスで高性能レポートエンジンをインストール可能
DPIオプションのみ契約
※DPIオプションライセンスで高性能レポートエンジンをインストール可能
DPIオプションは不要 高性能レポートエンジンオプションのみ契約 -



NetFlow Generator

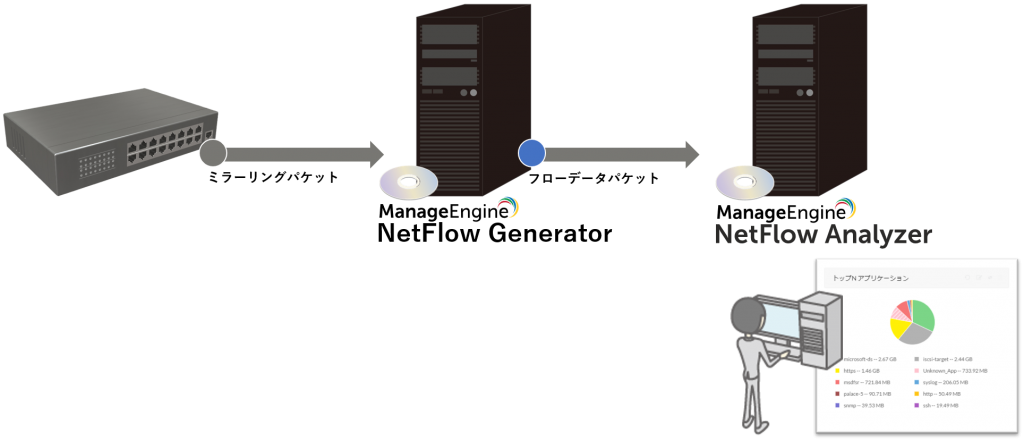

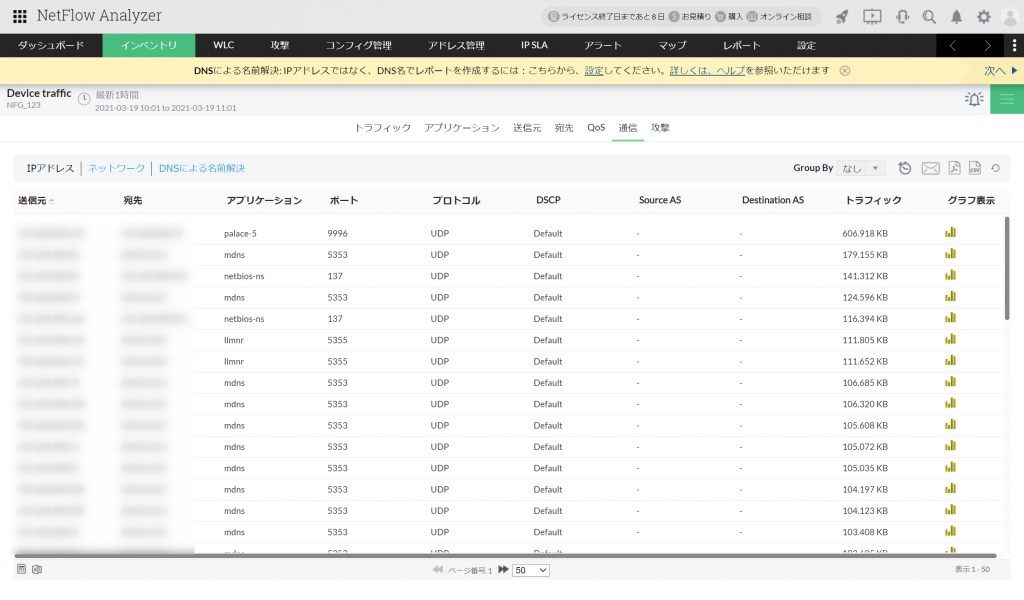

NetFlow Generatorは、特定ネットワーク機器からのミラーリングデータ(パケット)を解析してフローフォーマットのデータを生成し、NetFlow Analyzerに毎分送付する中継機能です。
NetFlow Generatorの活用により、フロープロトコル非対応ネットワーク機器のフローデータ監視を実現します。



NetSpeed Tracker

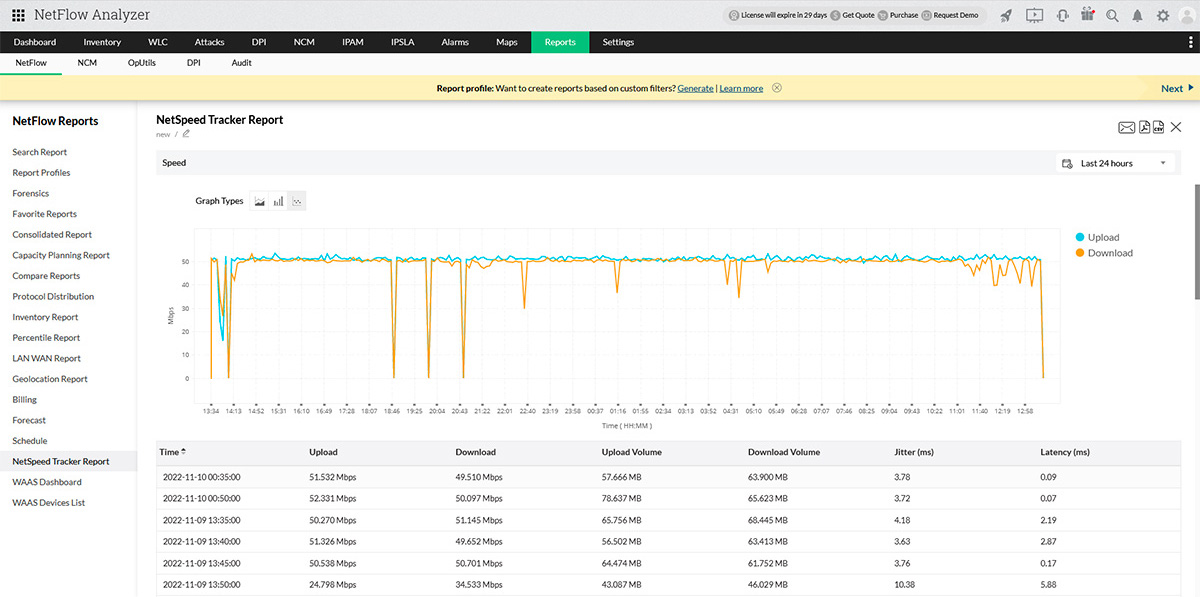

NetSpeed Trackerは、LAN⇔WAN間におけるアップロード/ダウンロード通信速度を測定し、最短5分間隔データとして可視化する無料機能です。
NetSpeed Trackerが有効なNetwork Packet Sensorインストールサーバーから、ネクストホップに応じたネットワーク上の外部サーバーへポーリング(最短5分間隔)を行います。
その際に測定される上り/下り通信速度を"ISPが提供するネットワークパフォーマンス"として記録し、レポート化します。
これらの情報を用いて、"ネットワーク通信が遅い"の要因を、LAN⇔ネットワーク間を対象に切り分けることが可能です。
