SD-WAN監視

OpManagerは、Cisco CatalystのSD-WAN監視に対応しています。
SD-WAN監視では、コントローラーやサイト、トンネル、ネットワークの正常性等を確認することができます。

目次

• SD-WANのディスカバリー
• SD-WANの概要ページ
  • 詳細
  • トポロジ
  • サイト
  • 装置
  • トンネル

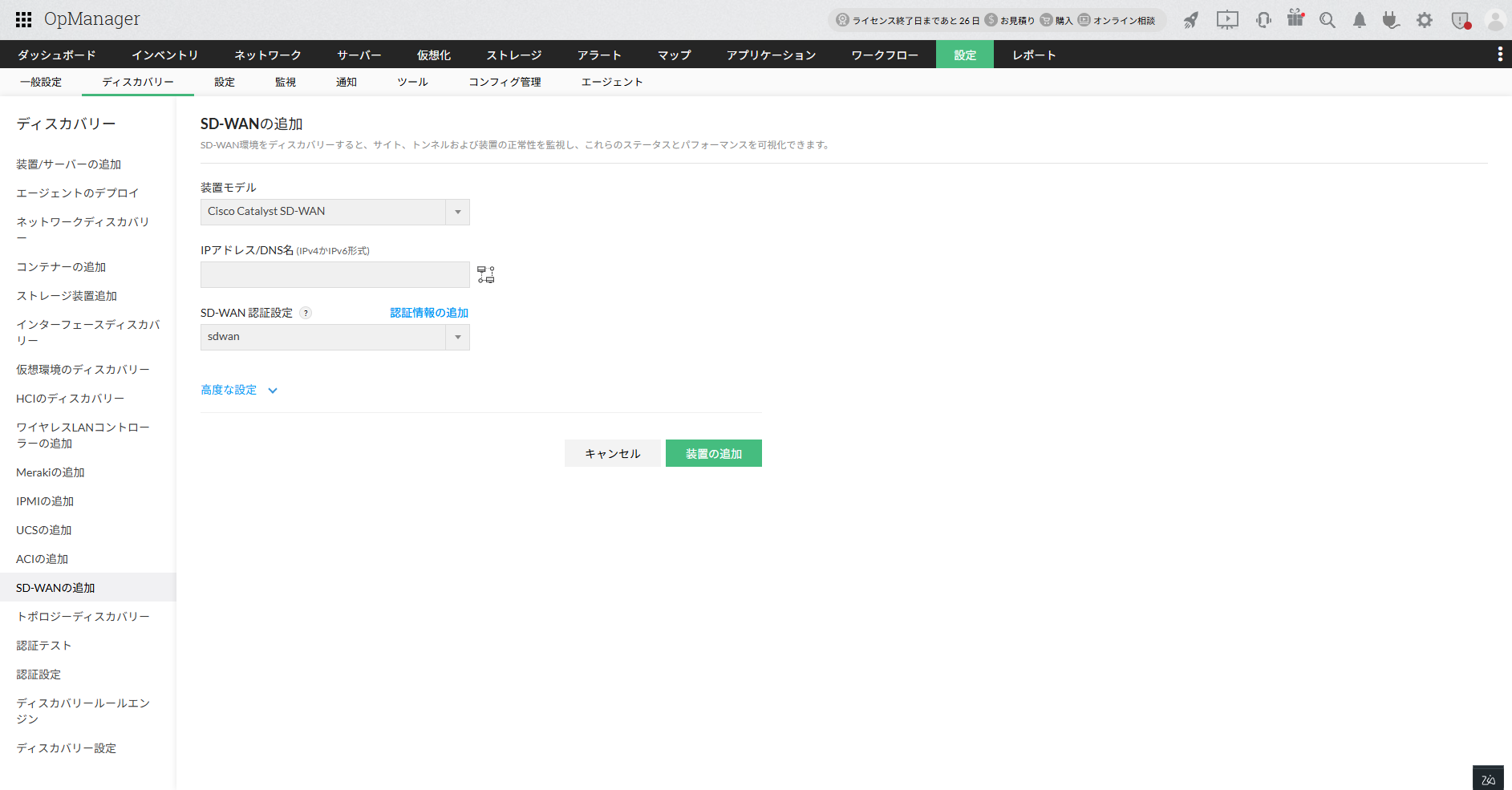

SD-WANのディスカバリー

Cisco CatalystのSD-WANをディスカバリーしてOpManagerに追加するには、以下の手順を実施します。

1. ［設定］→［ディスカバリー］→［SD-WANの追加］に移動します。
2. 以下の情報を入力します。

   項目	説明
   装置モデル（選択できません）	デフォルトでCisco Catalyst SD-WANが指定されています。
   IPアドレス/DNS名	SD-WANコントローラのIPアドレスまたはDNS名（ホスト名）を入力します。
   SD-WAN 認証設定	SD-WAN監視で使用するREST APIの認証情報をプルダウンから選択します。 認証情報を追加していない場合は、「認証情報の追加」から新しく追加できます。 SD-WANのディスカバリーで使用できる認証情報のタイプは、REST APIのみです。

3. SD-WANのパフォーマンスメトリクスをSNMPによって監視する場合は、必要に応じて「高度な設定」から監視に使用するSNMPの認証情報を取得します。
4. ［装置の追加］をクリックしてディスカバリーを開始します。

SD-WANの概要ページ

［インベントリ］からSD-WANの装置をクリックすると、SD-WANの概要ページに移動します。
この概要ページからは、タブに応じて各種情報の確認や操作を行うことができます。

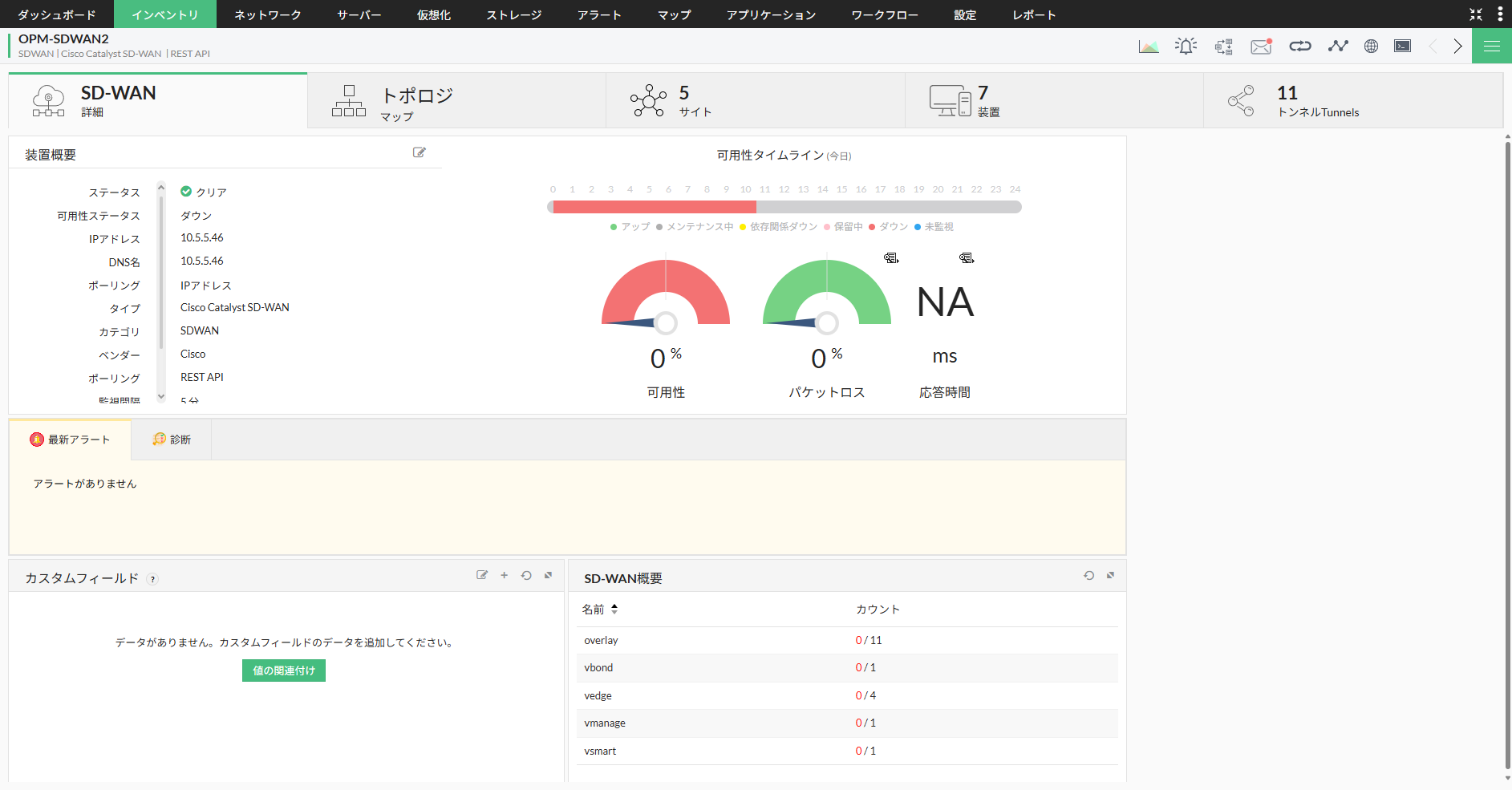

詳細

通常の装置の概要ページと同じ構成のページです。 SD-WANの基本情報や可用性、各種ステータス等の概要を確認できます。

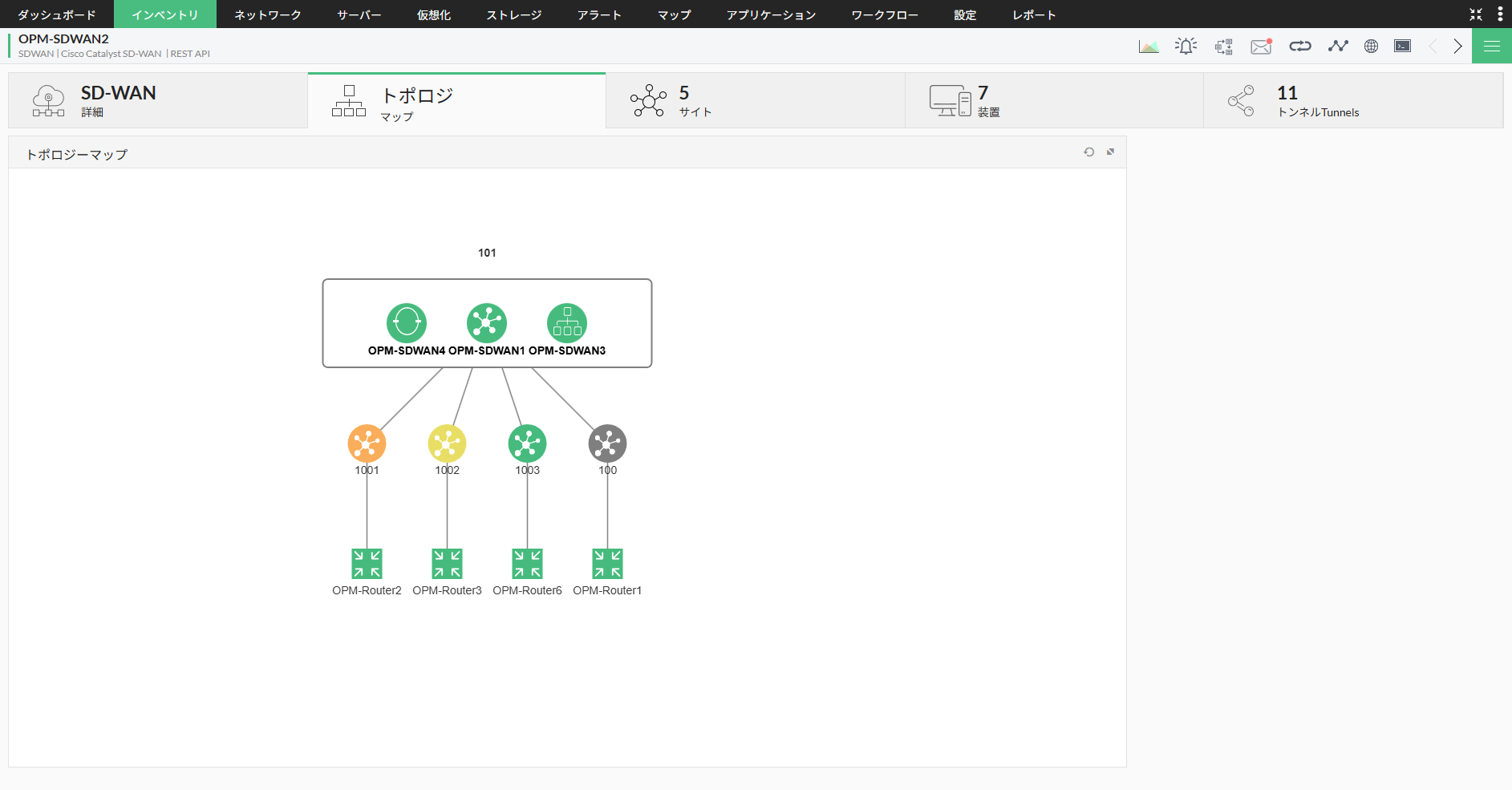

トポロジ

［トポロジ］タブをクリックすると、SD-WANのコンポーネントに対するトポロジーマップが表示されます。
トポロジーマップでは、以下のノードを確認できます。

• コントローラ：SD-WANの管理コンポーネント（vManage、vSmart、vBond）
• サイト：SD-WANが管理しているネットワークロケーション
• エッジデバイス：サイトに存在するハードウェアまたは仮想アプライアンス

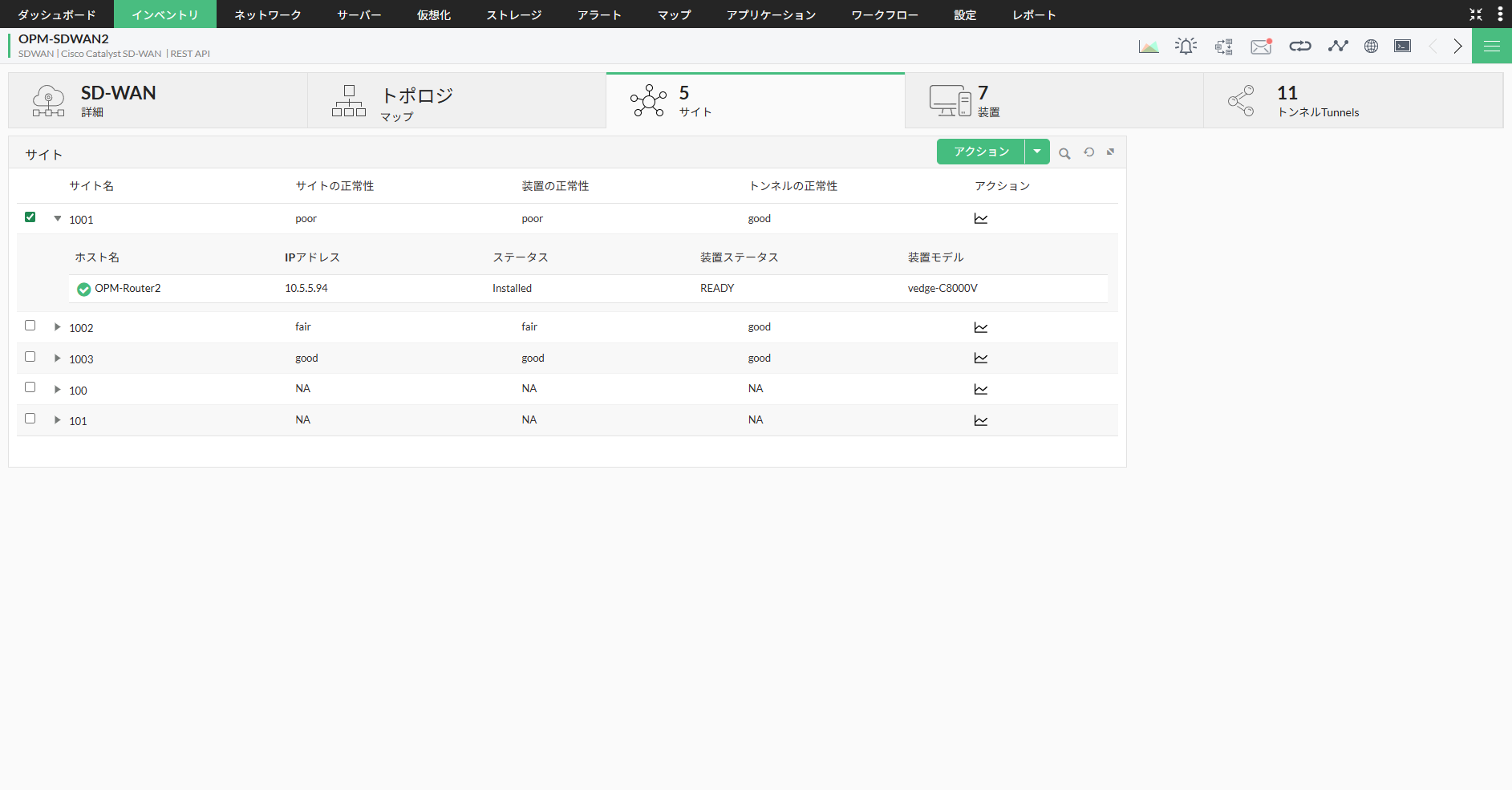

サイト

［サイト］タブをクリックすると、SD-WANで管理している各ネットワークロケーションについて、以下の詳細情報が表示されます。

• サイト名
• サイトの正常性
• 装置の正常性
• トンネルの正常性
• アクション（グラフ表示）

また、サイト名の左隣にあるチェックボックスにチェックを入れると、そのサイトに対して［アクション］から以下の操作を実施できます。

• 管理：選択したサイトと配下の装置を管理対象に復帰させます。
• 管理対象外：選択したサイトと配下の装置を非管理にします。
• アラート抑止：選択したサイトと配下の装置のアラートを抑止します。
• アラート抑止の解除：選択したサイトと配下の装置に設定されているアラート抑止を解除します。

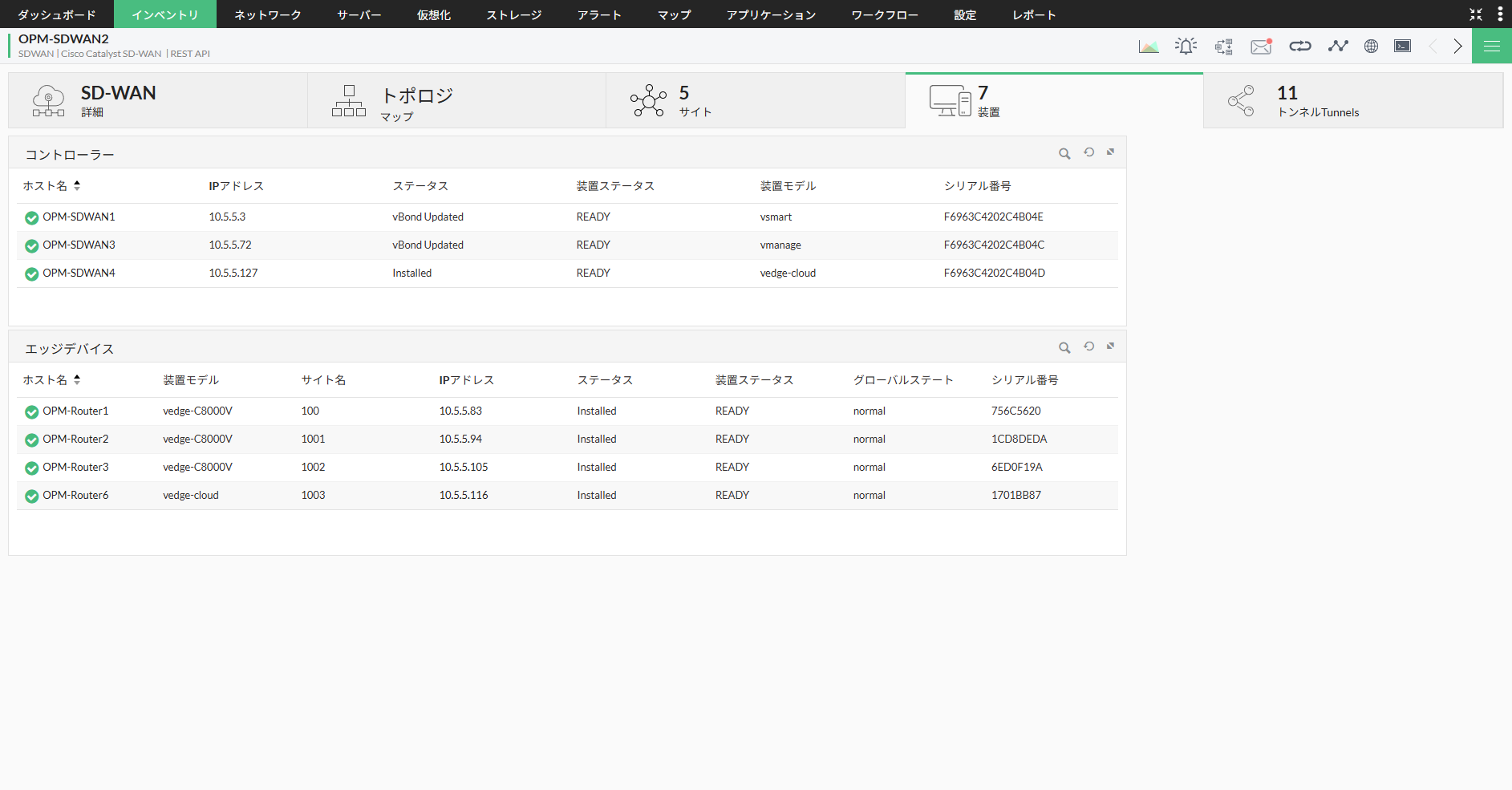

装置

［装置］タブをクリックすると、SD-WANで管理しているコントローラーとエッジデバイス（ルーター）の一覧が表示されます。

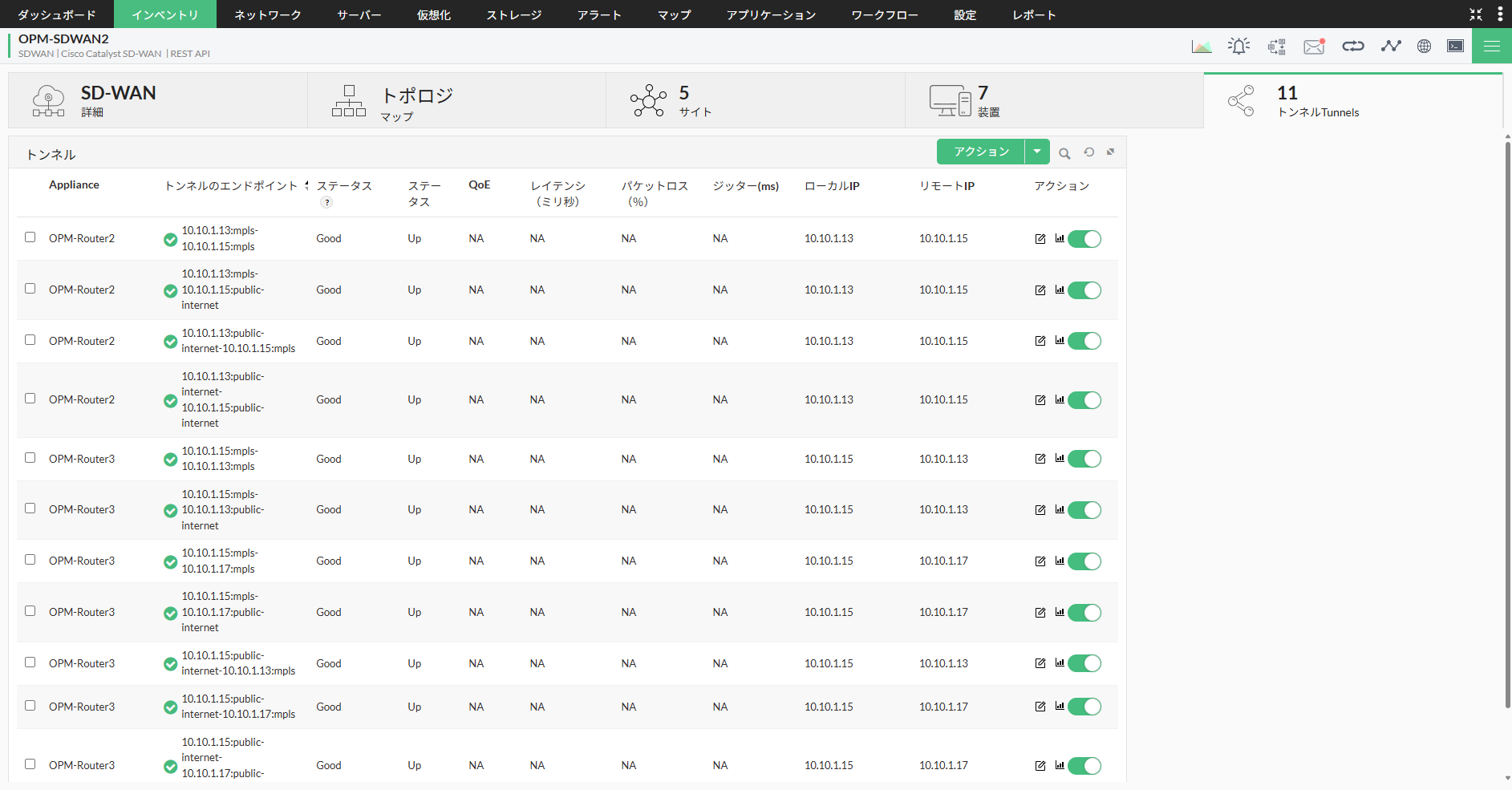

トンネル

［トンネル］タブをクリックすると、SD-WANで管理しているトンネルについて、以下の詳細情報が表示されます。

• トンネルのエンドポイント
• ステータス（ヘルス）
• ステータス（可用性ステータス）
• QoE
• レイテンシ
• パケットロス
• ジッター
• ローカルIP
• リモートIP
• アクション：情報の編集、グラフ表示、管理/非管理の変更

また、トンネル名の左隣にあるチェックボックスにチェックを入れると、そのサイトに対して［アクション］から以下の操作を実施できます。

• アラートとしきい値：以下の監視項目に対してしきい値を設定できます。設定したしきい値に監視値が違反した場合、アラートが発生します。
  • QoE
  • 遅延
  • パケットロス
  • ジッター
• 管理：選択したトンネルを管理対象に復帰させます。
• 管理対象外：選択したトンネルを非管理にします。
• アラート抑止：選択したトンネルのアラートを抑止します。
• アラート抑止の解除：選択したトンネルに設定されているアラート抑止を解除します。
