監視業務におけるネットワーク図の必要性

ITインフラを監視する目的は、安定した運用の維持です。管理者は、ビジネスインパクトの大きい重要なネットワークが万が一停止するようなことがあれば、その復旧に追われます。

その際に、管理者がまず把握したいのはその障害の「影響範囲」です。影響範囲を知ることで、緊急性の判断ができ、報告・連絡・相談などを適切に実施することができるようになります。

その影響範囲を瞬時に把握するためのポイントのひとつがITインフラの「可視化」です。停止した機器がどの範囲に影響をあたえるものなのかをいち早く把握できる環境づくりが必要です。その有無はビジネス損失の大小に大きく影響します。

障害の影響範囲がすぐにわかるレベルでないと意味がない

ひとくちに可視化と言ってもいろいろなレベル、形状があります。例えば、IPアドレスの一覧が、正常なものは緑、停止しているものは赤で示されていれば、それもひとつの可視化です。

そのネットワークを構築した本人であれば、それを見ただけでどこに設置された機器に問題があり、どの範囲に影響が出ているかをすぐに想像することができるかもしれません。しかし、実際は構築の担当者と運用の担当者が異なるケースがほとんどです。運用の現場にはオペレーターが配置され、その担当者はまだまだ経験が浅いということも少なくありません。当然、そんなオペレーターが勘を働かせて適切な判断を下すことはありません。

このような現場では、より実態に近い可視化が求められます。そこで必要となるのがネットワークトポロジー(機器の接続形態)がわかる構成図です。それがあれば停止しているネットワーク機器が、例えば、売上シェアの小さい拠点のワンフロアーに設置されたスイッチなのか、全国の拠点から通信が集まるデータセンターの入り口に設置されたルーターなのかが誰にでもわかるようになります。

課題は作成の工数と最新状態の維持

監視業務におけるネットワーク図の必要性はわかってもそれを得るためには多くの課題をクリアしなくてはいけません。中でも代表的な課題が次の2つです。

  1. 作成の工数
  2. 最新状態の維持

監視システムと連動したネットワーク図を作成する場合、開発が伴います。監視システムとの連携を断念しても、オフィス系ツールで作図するのは骨の折れる作業です。さらには、拠点が増えて監視する機器が増えた場合の更新も容易でないと最新状態の維持がおざなりになります。

ネットワーク図の自動作成を簡単に実現するツール

そのため、監視ツールの機能でネットワーク図を作成している管理者も少なくありません。ManageEngineが提供するOpManagerもネットワーク図を自動作成する機能を持つパッケージのネットワーク監視ソフトウェアです。OpManagerの「トポロジーマップ」機能では、ネットワーク機器と描画するネットワークアドレスの範囲を指定するだけでネットワーク図を簡単に作成できます。

無料で使えます[機能・監視数 無制限]

ダウンロードはこちら概要資料はこちら

運用のコツはすべてをひとつのマップに含めようとしないこと

SNMPを活用して描画するトポロジーマップは、L2/L3ネットワークだけでなく、サーバーも描画の対象に含むことができます。しかし、規模の大きなネットワークの場合、すべてを1つに描画しようとすると実用的でないネットワーク図になってしまいます。OpManagerはマップの数に制限がないため描画範囲をネットワーク単位毎に分けることが可能です。

コアとなる主要なネットワーク機器のトポロジーと各拠点単位のサーバーも含んだトポロジーを分けて作成します。

また、OpManagerのトポロジーマップの目的は、その名の通り機器の接続関係を把握することです。例えば、機器のステータスやトラフィックの情報が含まれません。運用現場では障害対応の迅速化を目的に、ネットワーク図にそれらの情報まで求めるケースが少なくありません。OpManagerにはその要件にも応える、より実態に近いわかりやすいネットワーク図を簡単に作成できる「ビジネスビュー」機能があります。トポロジーマップで自動作成したネットワーク図をビジネスビューに変換できます。

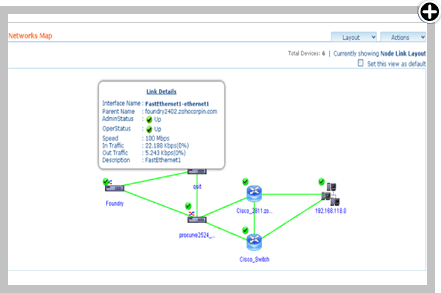

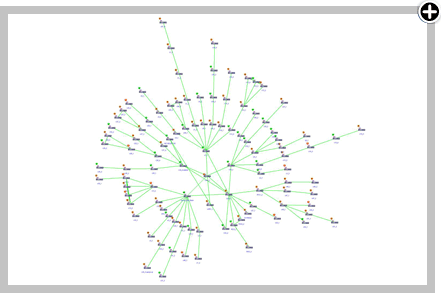

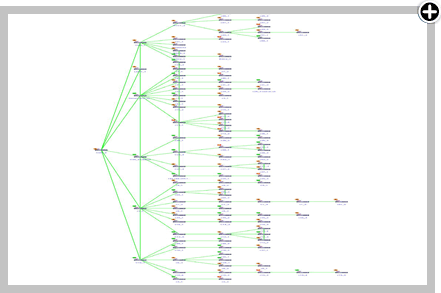

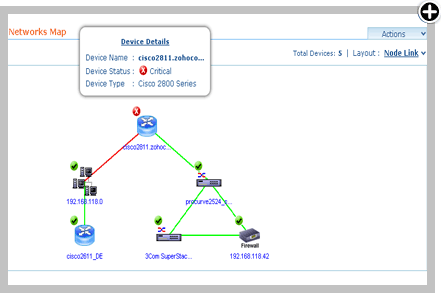

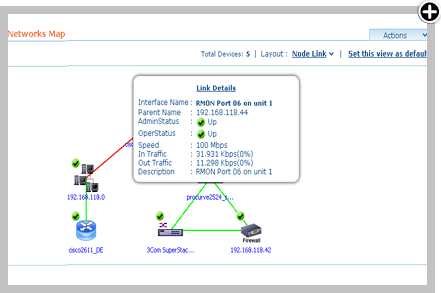

トポロジーマップ

トポロジーマップ

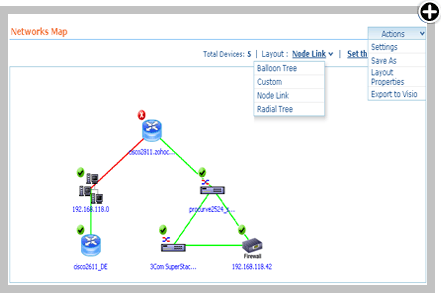

トポロジーマップ作成画面

トポロジーマップ作成画面

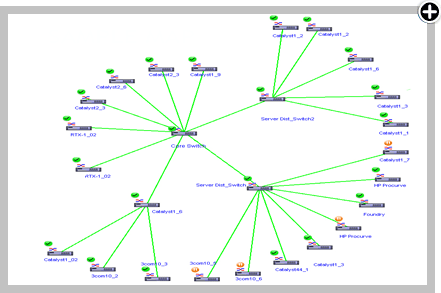

トポロジーマップ一覧

トポロジーマップ一覧

OpManagerのトポロジーマップ機能は、次のような項目を実現できます。

  • ルーターのIPアドレスと、ディスカバリする装置のIPアドレスの範囲を設定するだけでトポロジーマップを簡単に作成
  • ネットワーク上のITインフラ機器のつながりをトポロジーとして描画
  • 作成したトポロジーマップの拡大表示、縮小表示
  • トポロジーマップの印刷形式の表示
  • 定期的な更新や手動での更新

設定方法(動画)

監視対象装置のネットワークマップを自動で生成する設定方法を動画で紹介します。
