【マニュアルのご案内】NetFlow Generatorの利用開始と運用手順
NetFlow Generatorの最新情報は以下のマニュアル情報でご案内しております。
Network Packet Sensor (NetFlow Generator概要) マニュアル
Network Packet Sensor (NetFlow Generator) 要件と仕様
Network Packet Sensor (NetFlow Generator) インストールとサービスの操作
目次
NetFlow Generatorとは留意事項と制限事項インストール手順起動/停止手順フローレート確認方法フローデータ送付先IPアドレスの変更選択した監視NICの変更アンインストール手順
NetFlow Generatorとは
NetFlow Generatorの最新情報は以下のヘルプマニュアルでご案内しております。
Network Packet Sensor (NetFlow Generator概要) マニュアル
Network Packet Sensor (NetFlow Generator) 要件と仕様
Network Packet Sensor (NetFlow Generator) インストールとサービスの操作
NetFlow Generatorは、
特定ネットワーク機器からのミラーリングデータ(パケット)を解析してフローのフォーマットでデータを生成し、
NetFlow Analyzerに毎分送付する無料ソフトウェアです。
NetFlow Generatorの活用により、
フロープロトコル非対応ネットワーク機器のフローデータ監視を実現します。
また、NetFlow Generatorからのデータ解析はNetFlow Analyzerのデフォルト機能としてご利用が可能です。
留意事項と制限事項
NetFlow Generatorの最新情報は以下のマニュアル情報でご案内しております。
Network Packet Sensor (NetFlow Generator概要) マニュアル
Network Packet Sensor (NetFlow Generator) 要件と仕様
Network Packet Sensor (NetFlow Generator) インストールとサービスの操作
留意事項と制限事項は以下の通りです。
対応NetFlow AnalyzerビルドとNetFlow Generatorインストールサーバー環境対応するNetFlow Analyzerビルド : 12.5.221以上(2021年3月24日リリース)
ビルド番号確認方法 : こちらインストールサーバーのシステム要件 :NetFlow Generatorソフトウェア専用Windowsはwinpcap 4.1.3/LinuxはLibpcapパッケージ1.1.1以上をインストール
ダウンロードは以下のサイトから行なっていただけます。
winpcap ダウンロードページ
libpcap ダウンロードページメモリー : 4GB以上ハードディスク空き容量 : 5GB以上OS種 : サーバーOS
運用規約評価期間を除きフロープロトコル非対応機器にのみ利用可能単一NetFlow Generatorの監視によるライセンス消費 : NetFlow Analyzer上の1インターフェース分 (NetFlow Generator は複数台設置いただくことが可能です)お問い合わせの際、サポート依頼時の提示資料の提出が必須となります。
NIC選択NIC数 : 1フローデータの生成対象 : 選択NICを通過する全パケットNetFlow Generatorインストールサーバー内の選択NICに、ネットワーク機器からのミラーリングデータのみが発生していることが必要ミラーリングデータ受信用NICとフローデータ送信用NICは分離が必要インストールサーバーの受信/送信NIC設定等は管理者様にご確認ください
受信/送信NICの分離が難しい場合、NetFlow Analyzerのグルーピング機能を用いて、
NFGサーバーIPアドレスを含む通信を除外する形での監視をお試しください。
本来はNICの分離が必要となるため、こちらの補足情報は推奨事項ではありません。
処理可能パケット数最大可能処理IPパケット数 : 100,000,000[パケット/分] = およそ1,666,667[パケット/秒]
生成フローデータフローデータ送付先 : 単一NetFlow Analyzer生成フローデータのフォーマット : NetFlowバージョン5サポートフローレート : 2,000fps(120,000fpm) / 単一NetFlow Generatorミラーポート(全モニターポート)の通信を一元化しNetFlow Analyzerに情報を提供
ポートミラーリング単一ポートを監視する場合はinput/output(ingress/egress)両方を、全ポート(ミラーポートを除く)の場合はinput(ingress)のみ有効化を推奨ingressとegressの意味と考え方 (図解あり)ネットワーク機器のポートミラーリングの仕様や負荷、設定手順の詳細等は機器ベンダー様にご確認ください
サポート依頼時の提示資料NetFlow Analyzerのビルド番号 : 確認手順ミラーリングデータ受信NICとフローデータ送付NICが異なることを確認できる設定情報ミラーリング設定を一時的に停止いただき、以降NetFlow Analyzerでデータが表示されないことがわかる情報input/outputを単一モニターポートのみに、もしくはinputのみを全ポート(ミラーポートを除く)に設定されていることがわかるコンフィグ情報NetFlow Analyzerのサポートログ([OpManager_Home]配下のlogsフォルダー全体を圧縮したZIPファイル)
※NICやミラーリングの設定手順等はサーバー管理者様、機器ベンダー様にご確認ください
インストール手順
NetFlow Generatorの最新情報は以下のマニュアル情報でご案内しております。
Network Packet Sensor (NetFlow Generator概要) マニュアル
Network Packet Sensor (NetFlow Generator) 要件と仕様
Network Packet Sensor (NetFlow Generator) インストールとサービスの操作
1.
ビルド12.5.221以上のNetFlow Analyzerを用意
ビルド番号確認方法 : こちらインストール手順 : こちらアップグレード手順 : こちらNetFlow Analyzer最新版インストーラー : こちらOpManager + NFA(= NetFlow Analyzer)オプションやOpManager Plus と組み合わせてご利用いただくことも可能です。
2.
NetFlow AnalyzerのUIにて、
設定 > フロー解析 > NetFlow Generator > 画面右上の [NetFlow Generator Installation Key/インストールキー]を確認
3.
NetFlow Analyzerインストールサーバーとは別にNetFlow Generator専用サーバーを用意し、
通信の発生していない、ミラーリングデータ受信用NIC名を確認
4.
NetFlow Generatorインストーラーをダウンロード
Windows : こちら
Linux : こちら
NetFlow Generatorのインストール中はNetFlow Analyzerを停止しないでください。
以下、手順が分岐します。
5. Windows用NetFlow Generatorインストール手順

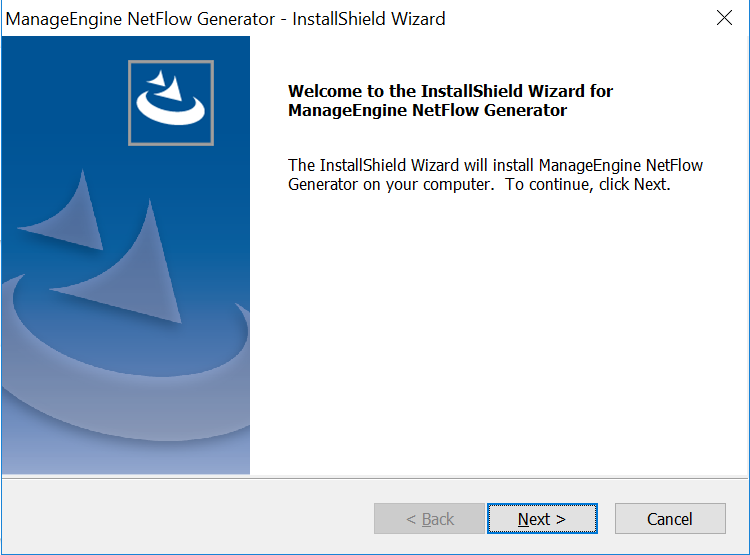

Winpcapがインストールされていることを確認後、管理者権限でインストーラーを実行し[Next]をクリック

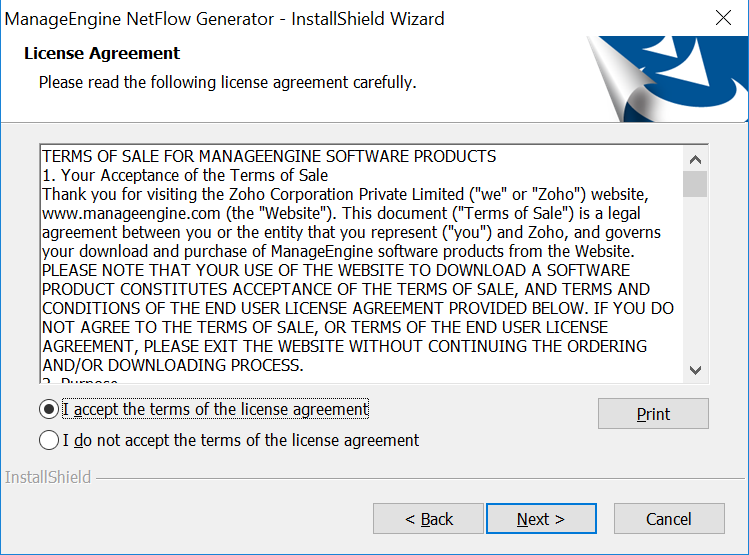

ライセンス規約に同意の上、[Next]をクリック

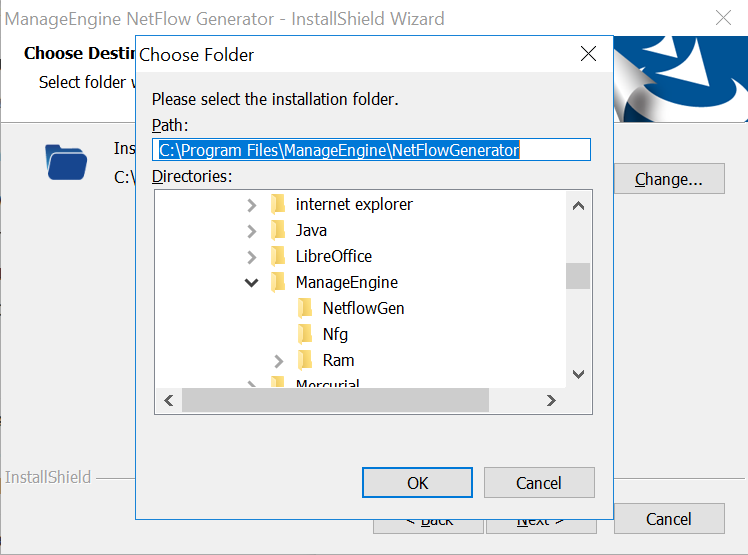

[Change]からインストールパスを指定し、[Next]をクリック

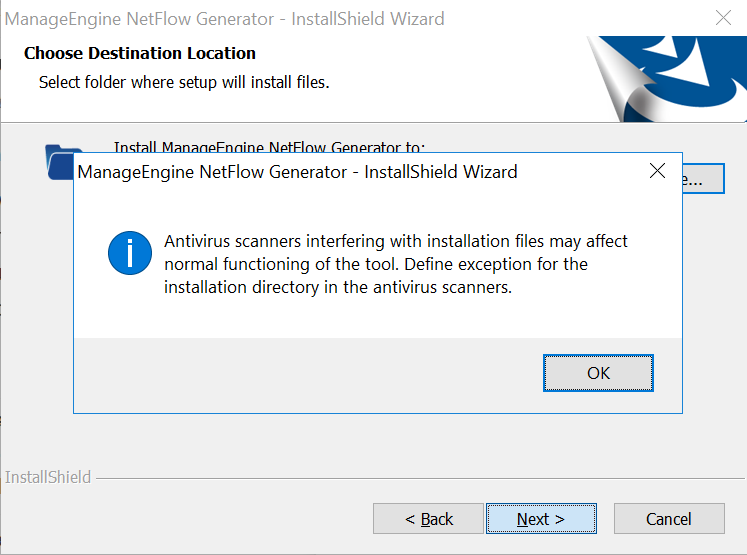

アンチウィルスソフトがインストールパスを対象としないことを確認し、[OK]をクリック

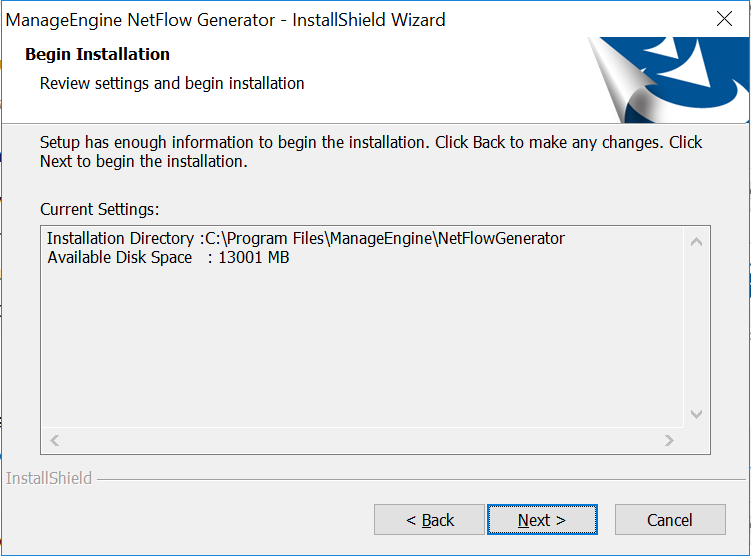

インストール情報を確認後、[Next]をクリック
以下情報を入力後、[Next]をクリック
NetFlow AnalyzerインストールサーバーのIPアドレス : 例192.168.1.1NetFlow Analyzer通信プロトコル : デフォルトはhttpNetFlow AnalyzerWebポート : デフォルトは8060もしくは8080NetFlow Generator名 : 半角アルファベット/数字のみNetFlow Generator Installation Key/インストールキー : 手順2.の内容を入力
NetFlow Analyzerと疎通を開始し、認証が通り次第以下のメッセージが表示されます。
"NetFlow Generator has successfully registered with NetFlow Analyzer server."

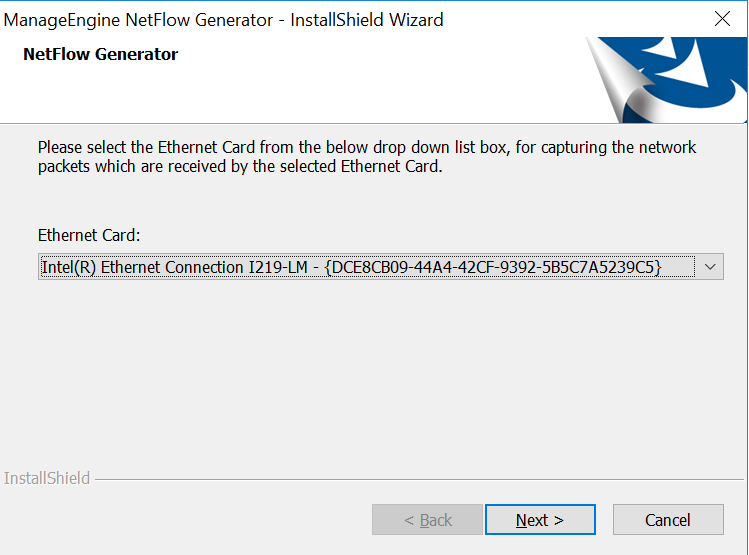

ミラーリングデータの受信イーサネットカードを選択し[Next]をクリック

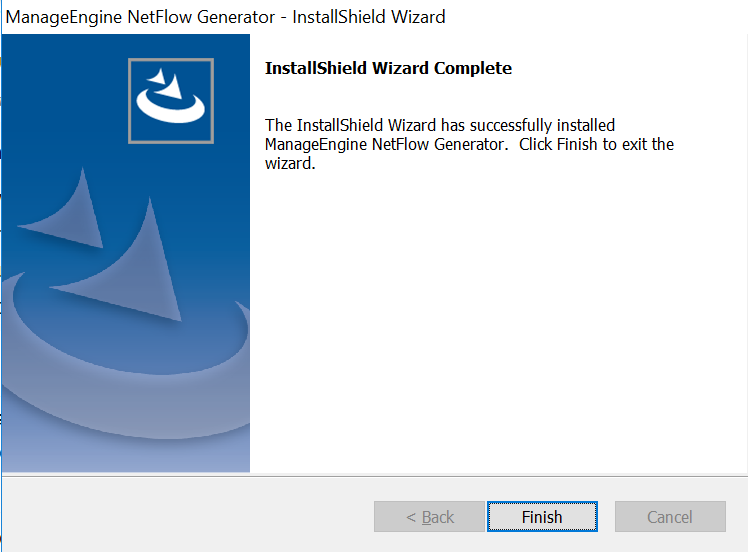

[Finish]をクリック
インストール完了後、NetFlow Generatorはサービスとして追加され、自動起動します。
5. Linux CUI用手順
以下コマンドでインストーラーに全権限を付与した後に実行
権限付与コマンド : chmod 777 ManageEngine_NetFlowGenerator_64bit.bin
実行コマンド : ./ManageEngine_NetFlowGenerator_64bit.bin -i console

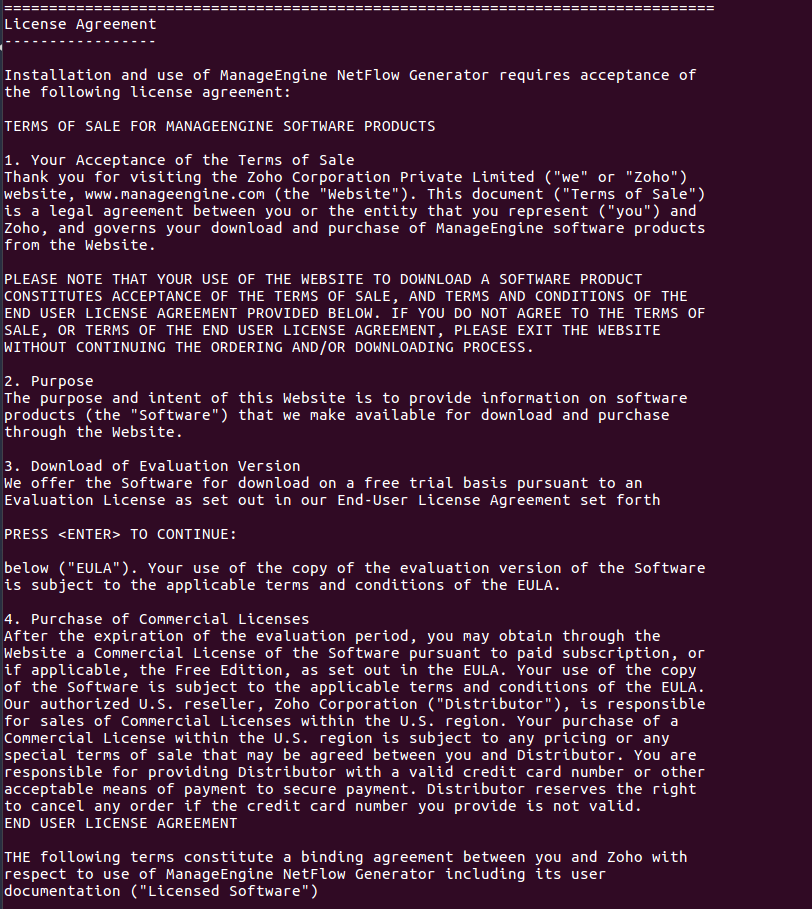

Enterで内容を確認しyを入力

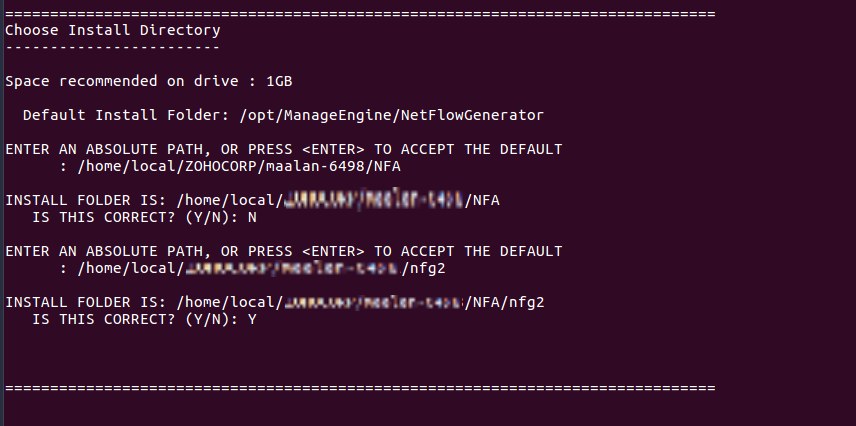

インストールフォルダーを確認/変更
インストール情報を確認後、Enterを入力

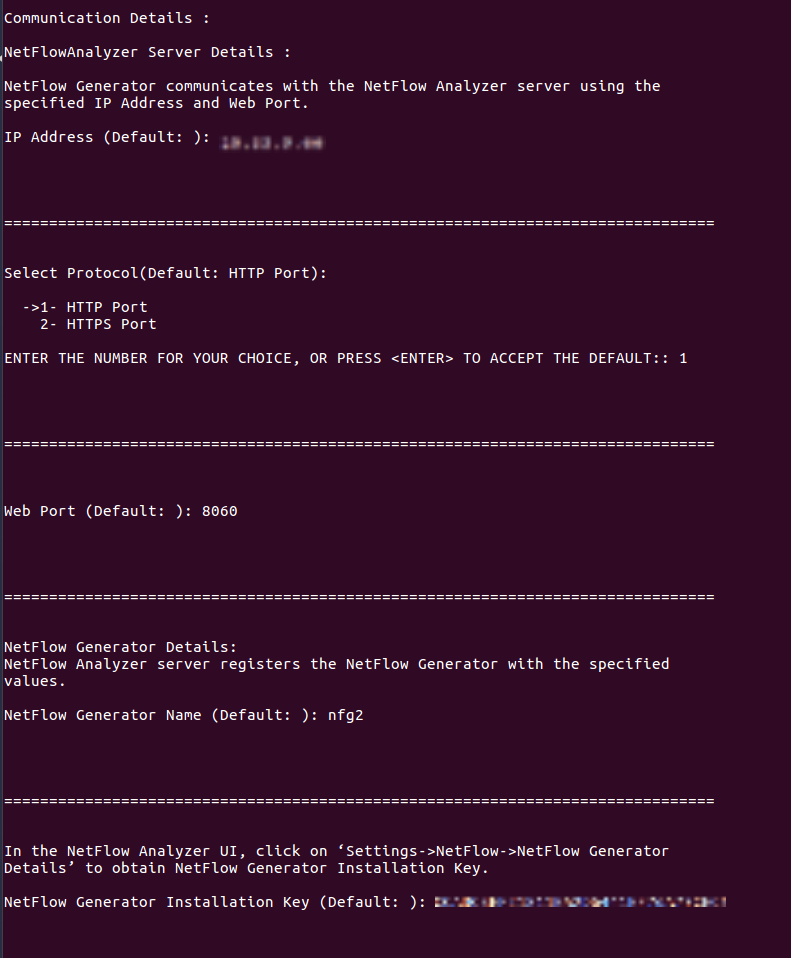

以下情報を入力
NetFlow AnalyzerインストールサーバーのIPアドレス : 例192.168.1.1NetFlow Analyzer通信プロトコル : デフォルトはhttpNetFlow AnalyzerWebポート : デフォルトは8060もしくは8080NetFlow Generator名 : 半角アルファベット/数字のみNetFlow Generator Installation Key/インストールキー : 手順2.の内容を入力
認証が通り次第、ミラーリングデータの受信イーサネットカードを選択
インストールが完了し次第、バックグラウンドでNetFlow Generatorサービスが自動で起動
[NFG_Home]/binにて以下のコマンドで操作が可能
起動状況の確認 : bash ./nfg_service statusサービスの停止 : bash ./nfg_service stopサービスの開始 : bash ./nfg_service startサービスの再起動 : bash ./nfg_service restart
5. Linux GUI用手順
以下コマンドでインストーラーに全権限を付与した後に実行

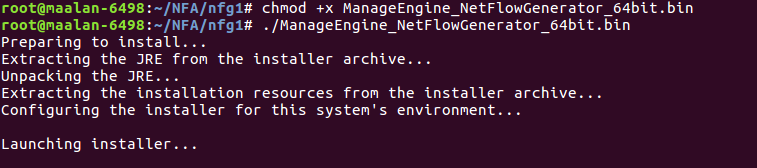

権限付与コマンド : chmod +x ManageEngine_NetFlowGenerator_64bit.bin
実行コマンド : ./ManageEngine_NetFlowGenerator_64bit.bin

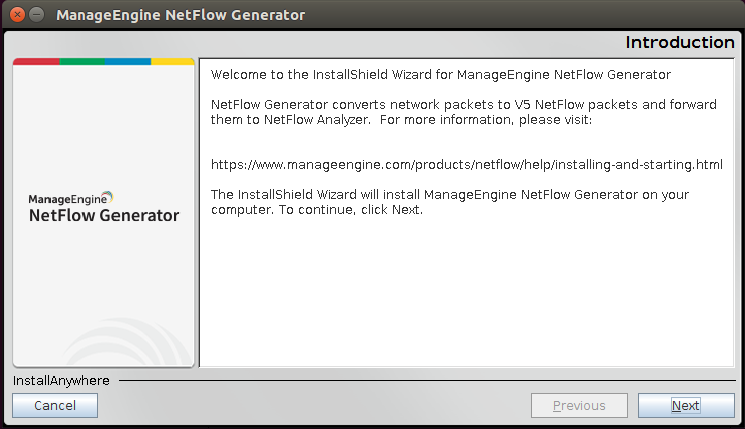

インストールウィザードが表示されたら[Next]をクリック

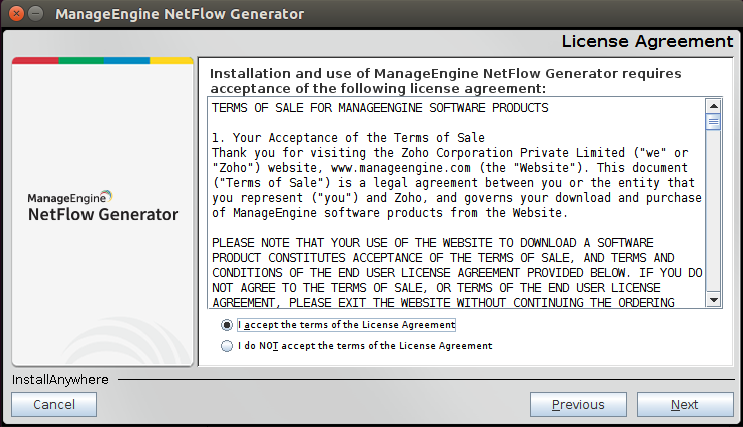

ライセンス規約に同意し[Next]をクリック

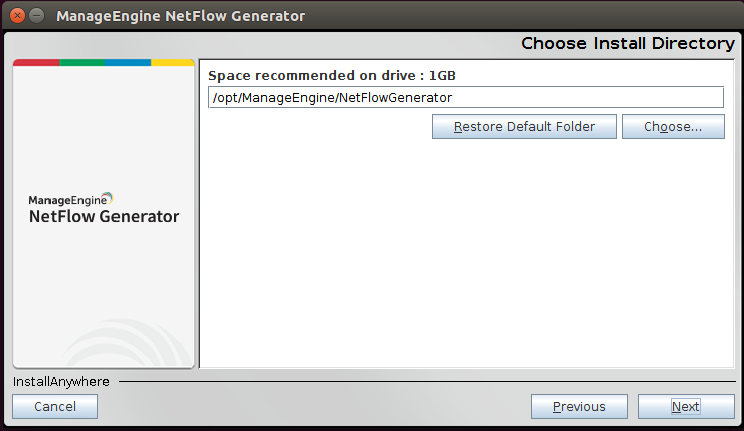

インストールフォルダーを確認/変更し、[Next]をクリック

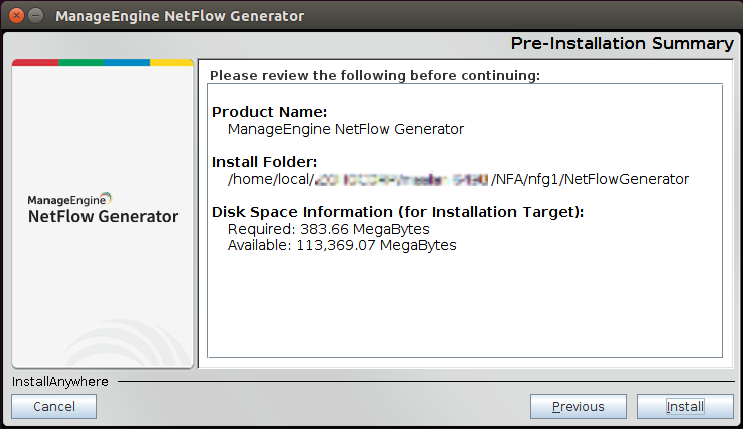

インストール情報を確認後、[Install]をクリック

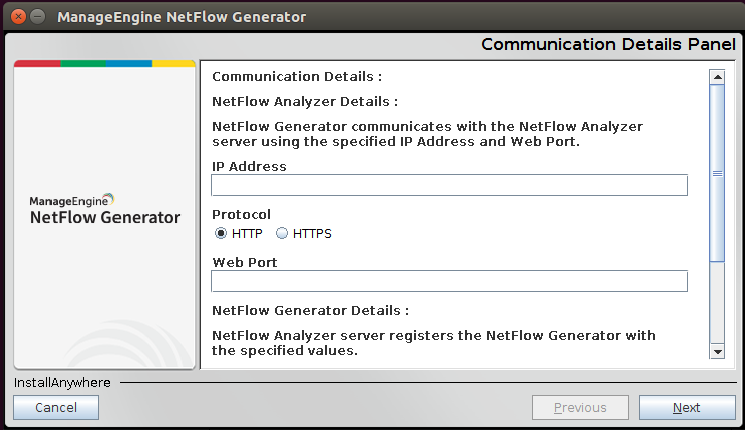

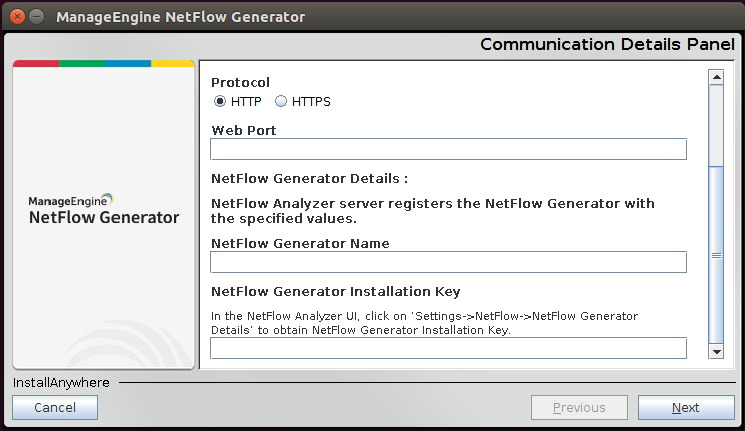

以下情報を入力
NetFlow AnalyzerインストールサーバーのIPアドレス : 例192.168.1.1NetFlow Analyzer通信プロトコル : デフォルトはhttpNetFlow AnalyzerWebポート : デフォルトは8060もしくは8080NetFlow Generator名 : 半角アルファベット/数字のみNetFlow Generator Installation Key/インストールキー : 手順2.の内容を入力

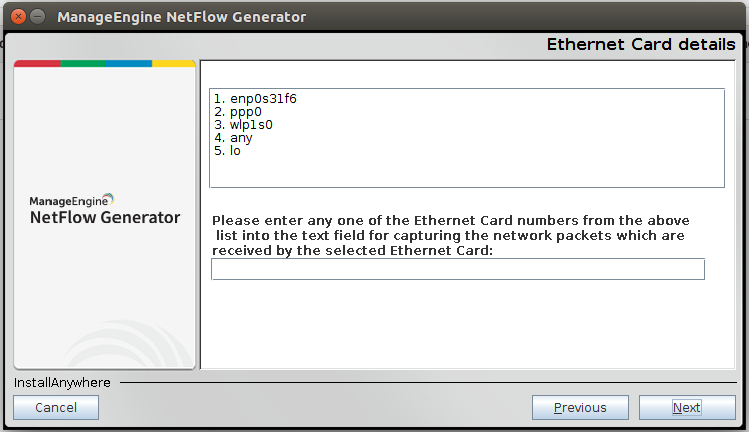

認証が通り次第、ミラーリングデータの受信イーサネットカードを選択

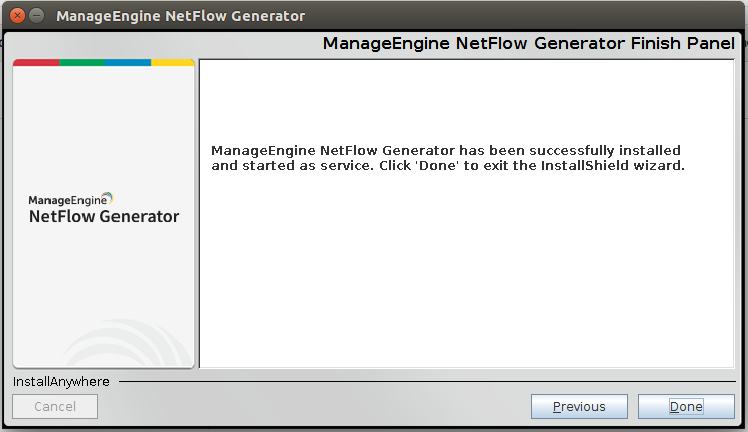

[Done]をクリック後、NetFlow Generatorサービスが自動開始
[NFG_Home]/binにて以下のコマンドで操作が可能
起動状況の確認 : bash ./nfg_service statusサービスの停止 : bash ./nfg_service stopサービスの開始 : bash ./nfg_service startサービスの再起動 : bash ./nfg_service restart
6. 以下共通
インストール完了後、10分ほど経過してもNetFlow Generatorが起動しない場合、
NetFlow Generatorを手動で起動 : 起動手順
7.
NetFlow Analyzerにログイン > 設定 > フロー解析 > NetFlow Generator にて
該当の 名前/IPアドレス が追加されステータスが↑であることを確認
※Flow ProcessingはNetFlow Generatorと接続された2~10分後に自動で有効化されます。
8.
インベントリ > インターフェース > 該当ルーター名のインターフェースをクリック し、
通信が取得、表示されていることを確認
※NetFlow Generatorと接続後、2~10分でデータ収集が開始されます。
起動/停止手順
NetFlow Generatorの最新情報は以下のマニュアル情報でご案内しております。
Network Packet Sensor (NetFlow Generator概要) マニュアル
Network Packet Sensor (NetFlow Generator) 要件と仕様
Network Packet Sensor (NetFlow Generator) インストールとサービスの操作
Windows用
1.
タスクマネージャー > サービス に遷移
2.
[ManageEngine NetFlow Generator]を右クリック
3.
開始/停止 をクリック
Linux用
1.
管理者権限で[NFG_Home]/binに遷移
2.
[NFG_Home]/binにて以下のコマンドで操作が可能
起動状況の確認 : bash ./nfg_service statusサービスの停止 : bash ./nfg_service stopサービスの開始 : bash ./nfg_service startサービスの再起動 : bash ./nfg_service restart
フローレート確認方法
NetFlow Generatorの最新情報は以下のマニュアル情報でご案内しております。
Network Packet Sensor (NetFlow Generator概要) マニュアル
Network Packet Sensor (NetFlow Generator) 要件と仕様
Network Packet Sensor (NetFlow Generator) インストールとサービスの操作
1.
設定 > フロー解析 > NetFlow Generator
2.
3.
[平均フローレート]を確認
4.
サポートフローレートである、2,000fpsを超過していないことを確認
per minuteで表示されている場合、120,000を超過しないようご注意ください。
per secondで表示されるよう現在調整中です。
フローデータ送付先IPアドレスの変更
NetFlow Generatorの最新情報は以下のマニュアル情報でご案内しております。
Network Packet Sensor (NetFlow Generator概要) マニュアル
Network Packet Sensor (NetFlow Generator) 要件と仕様
Network Packet Sensor (NetFlow Generator) インストールとサービスの操作
1.
NetFlow Generatorサービスを停止
手順 : こちら
2.
[NFG_Home]/conf/NFG/ 配下のConf.propertiesを開く
※バックアップとしてConf.propertiesファイルをコピー退避
3.
NetFlow Analyzerに表示される最新のINSTALLATION_KEYを更新SERVER_IPを更新
例 :
更新前 : SERVER_IP=192.168.111.123
更新後 : SERVER_IP=192.168.123.456
UNIQUE_IDの項目を完全削除(UNIQUE_IDの文言も削除)NFG_IDの項目を完全削除(NFG_IDの文言も削除)
4.
NetFlow Generatorサービスを開始
手順 : こちら
選択した監視NICの変更
NetFlow Generatorの最新情報は以下のマニュアル情報でご案内しております。
Network Packet Sensor (NetFlow Generator概要) マニュアル
Network Packet Sensor (NetFlow Generator) 要件と仕様
Network Packet Sensor (NetFlow Generator) インストールとサービスの操作
1.
NetFlow Generatorサービスを停止
手順 : こちら
2.
[NFG_Home]/conf/NFG/ 配下のConf.propertiesを開く
3.
NIC名を変更
例 :
変更前 NIC=ens4
変更後 NIC=ens5
4.
NetFlow Generatorサービスを開始
手順 : こちら
アンインストール手順
NetFlow Generatorの最新情報は以下のマニュアル情報でご案内しております。
Network Packet Sensor (NetFlow Generator概要) マニュアル
Network Packet Sensor (NetFlow Generator) 要件と仕様
Network Packet Sensor (NetFlow Generator) インストールとサービスの操作
1.
NetFlow Generatorサービスを停止
手順 : こちら
2. Windows用
コントロール パネル\プログラム\プログラムと機能 にて、
ManageEngine NetFlow Generator をアンインストール
3.
NetFlow Generator インストールフォルダーを削除
